Механизм управления ходом 12934780

← Замок a222200000147 Кресло водителя и консоли управления 11640080 →

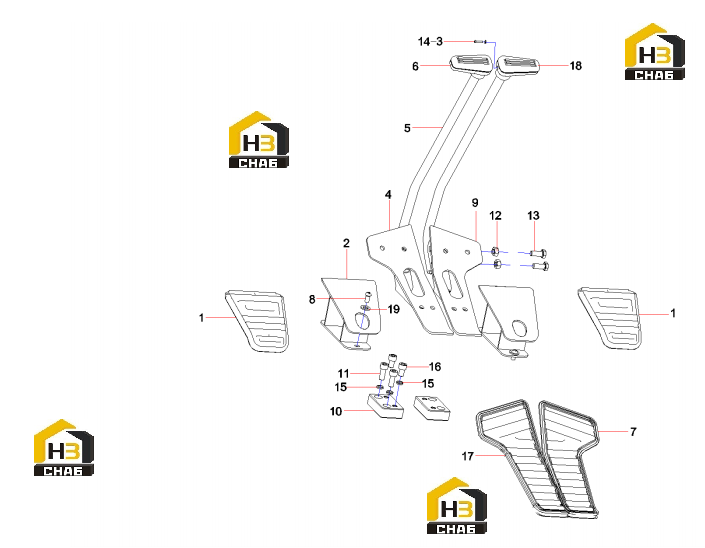

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve, foot valve

Каталожный номер:12002592

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pedal SY75CAI2H.1.5.6.2

Каталожный номер:12846550

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60060562

Комплект:2

Примечание:4GB97.1

№ на схеме:4

Наименование:Plate GP,foot valve

Каталожный номер:12003641

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lever, control

Каталожный номер:A810201073015

Комплект:2

Примечание:

№ на схеме:6

Наименование:Handle, left

Каталожный номер:12688927

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, plate,foot valve

Каталожный номер:12010268

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:9

Наименование:Plate GP,foot valve

Каталожный номер:12009972

Комплект:1

Примечание:

№ на схеме:10

Наименование:Block, connection

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210307000036

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:10GB93

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000334

Комплект:4

Примечание:M10x16GB70.1 10.9

№ на схеме:17

Наименование:Sheath, plate, butterfly footrest

Каталожный номер:12009258

Комплект:1

Примечание:

№ на схеме:18

Наименование:Handle, right

Каталожный номер:12691132

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:8GB97.1
