Крепление правой двери 13527527

Крепление правой двери 13527527

← Капот 13531517 Система кондиционирования воздуха 13417401 →

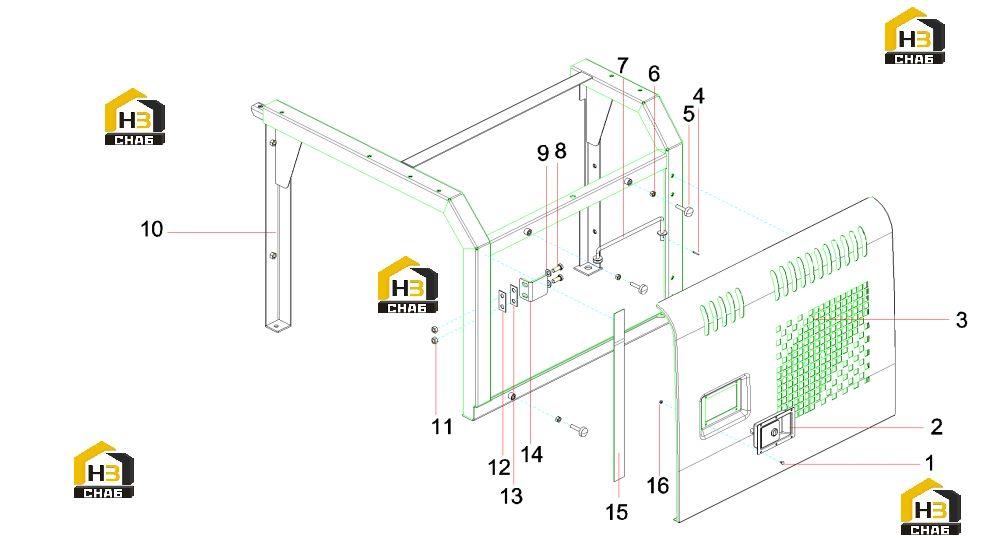

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Anchor, clamp
Каталожный номер:11817247
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Door lock
Каталожный номер:A222200000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin, Cotter
Каталожный номер:A210501000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:A210307000036
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Catch
Каталожный номер:12196084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000639
Комплект:6
Примечание:12GB97.1
0 ₽
шт
№ на схеме:10
Наименование:right door frame
Каталожный номер:13527536
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M12GB6170 10
Каталожный номер:A210307000031
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Gasket
Каталожный номер:12669836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gasket
Каталожный номер:12669837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plate, locking
Каталожный номер:12669838
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Gasket, rubber
Каталожный номер:12735024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:11817218
Комплект:4
Примечание:
