Соединения гидравлической системы 13838379

← Система гидравлическая платформы 13838379 Насос плунжерный 60291704 →

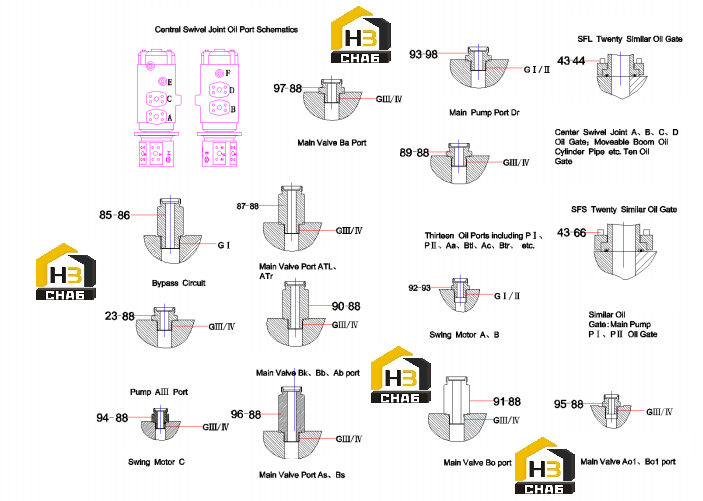

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:23

Наименование:Pipe connector

Каталожный номер:21002826

Комплект:3

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:A210204000354

Комплект:48

Примечание:M10x30GB70.1 10.9

№ на схеме:44

Наименование:Split flange

Каталожный номер:B210780000696

Комплект:20

Примечание:

№ на схеме:66

Наименование:Flange, Split

Каталожный номер:B210780000007

Комплект:4

Примечание:

№ на схеме:85

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:86

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:87

Наименование:Connector

Каталожный номер:A820205002474

Комплект:2

Примечание:

№ на схеме:88

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:30

Примечание:

№ на схеме:89

Наименование:Connector

Каталожный номер:A820205002473

Комплект:13

Примечание:

№ на схеме:90

Наименование:Joint SY50C1K3NU.1.2-10

Каталожный номер:13269672

Комплект:3

Примечание:

№ на схеме:91

Наименование:G3/4-M36-L100Joint

Каталожный номер:12116970

Комплект:1

Примечание:

№ на схеме:92

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:2

Примечание:

№ на схеме:93

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:94

Наименование:Pipe connector

Каталожный номер:12329107

Комплект:1

Примечание:

№ на схеме:95

Наименование:Pipe connector

Каталожный номер:21002825

Комплект:4

Примечание:

№ на схеме:96

Наименование:G3/4-M26-L115

Каталожный номер:13203028

Комплект:2

Примечание:

№ на схеме:97

Наименование:Connector

Каталожный номер:12072680

Комплект:1

Примечание:

№ на схеме:98

Наименование:Connector

Каталожный номер:A820205002280

Комплект:1

Примечание:
