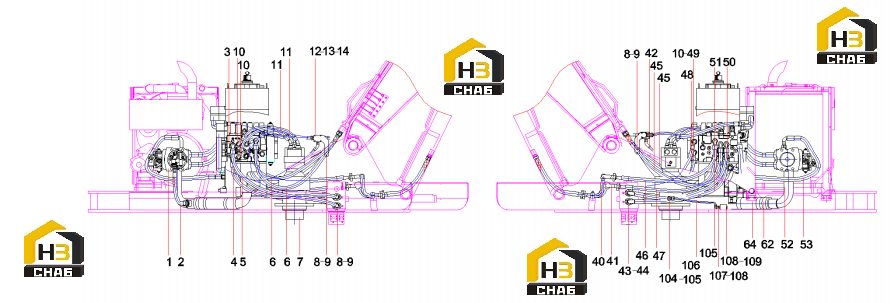

Система гидравлическая 13838379

← Ящик для инструментов a290000000155 Система гидравлическая платформы 13838379 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plunger Pump

Каталожный номер:60291704

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber Hose

Каталожный номер:B230103002256

Комплект:1

Примечание:

№ на схеме:3

Наименование:Multi-way valve

Каталожный номер:60251677

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103006440

Комплект:1

Примечание:

№ на схеме:5

Наименование:rubber hose

Каталожный номер:60331626

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:B230103003627

Комплект:2

Примечание:

№ на схеме:7

Наименование:Reducer GP

Каталожный номер:B229900002718

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:10

Наименование:Connector

Каталожный номер:B210780001310

Комплект:5

Примечание:

№ на схеме:11

Наименование:Rubber Hose4SP16-DKOL

Каталожный номер:12753676

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8x80GB5783

Каталожный номер:A210111000097

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000633

Комплект:22

Примечание:8GB97.1

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:40

Наименование:big cavity pipe of boom

Каталожный номер:13283613

Комплект:1

Примечание:

№ на схеме:41

Наименование:small cavity pipe of boom

Каталожный номер:13283963

Комплект:1

Примечание:

№ на схеме:42

Наименование:rubber hose

Каталожный номер:60331627

Комплект:1

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:A210204000354

Комплект:48

Примечание:M10x30GB70.1 10.9

№ на схеме:44

Наименование:Split flange

Каталожный номер:B210780000696

Комплект:20

Примечание:

№ на схеме:45

Наименование:Rubber hose

Каталожный номер:B230103006441

Комплект:2

Примечание:

№ на схеме:46

Наименование:rubber hose

Каталожный номер:60266851

Комплект:1

Примечание:

№ на схеме:47

Наименование:rubber hose

Каталожный номер:60266852

Комплект:1

Примечание:

№ на схеме:48

Наименование:Rubber hose

Каталожный номер:B230103000373

Комплект:1

Примечание:

№ на схеме:49

Наименование:Rubber hose

Каталожный номер:B230103004200

Комплект:1

Примечание:

№ на схеме:50

Наименование:rubber hose

Каталожный номер:60266849

Комплект:1

Примечание:

№ на схеме:51

Наименование:Hose

Каталожный номер:B230103007775

Комплект:1

Примечание:

№ на схеме:52

Наименование:Oil Suction Steel

Каталожный номер:13424603

Комплект:1

Примечание:

№ на схеме:53

Наименование:Rubber hose

Каталожный номер:B230103001005

Комплект:1

Примечание:

№ на схеме:62

Наименование:Clamp

Каталожный номер:A210855000052

Комплект:4

Примечание:

№ на схеме:64

Наименование:Oil suction rubber hose

Каталожный номер:A820606020616

Комплект:1

Примечание:

№ на схеме:104

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:105

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:106

Наименование:Rubber Hose

Каталожный номер:60281981

Комплект:1

Примечание:

№ на схеме:107

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:108

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:109

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:
