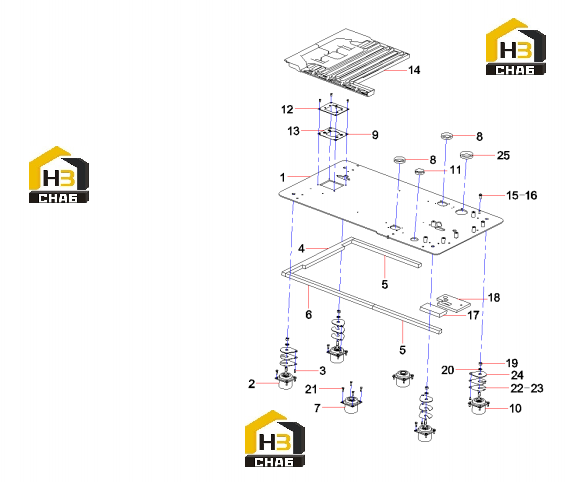

Пол кабины 12935011

← Кресло водителя и консоли управления 11640080 Аксессуары кабины (часть 1) 11646101 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base Plate SY135C9.1.5.6.1

Каталожный номер:12653044

Комплект:1

Примечание:

№ на схеме:2

Наименование:Support, cab

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:4

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000679

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000678

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000677

Комплект:1

Примечание:

№ на схеме:7

Наименование:Damper

Каталожный номер:60242011

Комплект:2

Примечание:

№ на схеме:8

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:10GB97.1

№ на схеме:10

Наименование:Support, cab

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:11

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:12

Наименование:Board, connecting

Каталожный номер:A810402050021

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket, foot valve

Каталожный номер:11937141

Комплект:1

Примечание:

№ на схеме:14

Наименование:Mat, floor

Каталожный номер:11670604

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000639

Комплект:5

Примечание:12GB97.1

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:5

Примечание:

№ на схеме:17

Наименование:Foam, back

Каталожный номер:A820699000215

Комплект:1

Примечание:

№ на схеме:18

Наименование:Foam, sealing

Каталожный номер:11935737

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:16GB97.1

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:24

Примечание:

№ на схеме:22

Наименование:Shim

Каталожный номер:11593942

Комплект:4

Примечание:

№ на схеме:23

Наименование:Shim

Каталожный номер:11594064

Комплект:4

Примечание:

№ на схеме:24

Наименование:Plate

Каталожный номер:11546613

Комплект:4

Примечание:

№ на схеме:25

Наименование:Grommet

Каталожный номер:10898697

Комплект:1

Примечание:
