Бак топливный 13605252

Бак топливный 13605252

← Радиатор 60331950 Фильтр масляный b222100000560 →

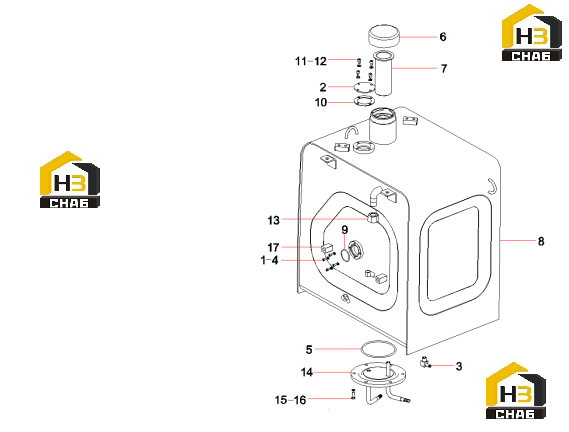

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M6x12GB70.1
Каталожный номер:A210204000129
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plate AS
Каталожный номер:10210078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, Fuel Return
Каталожный номер:10210085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210405000006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:A210609000352
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cover, lock, fuel tank
Каталожный номер:A290000002193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Strainer AS, fuel (float gauge)
Каталожный номер:B222100000201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tank, fuel
Каталожный номер:10249431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:B230101000457
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate, rubber
Каталожный номер:10210081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw M8x12GB70.1
Каталожный номер:A210204000145
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000007
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plug
Каталожный номер:10210082
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:bottom cap SY135C9I3K.1.3.5.1.2
Каталожный номер:13603012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:A210401000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sensor GP, fuel level
Каталожный номер:60029642
Комплект:1
Примечание:
