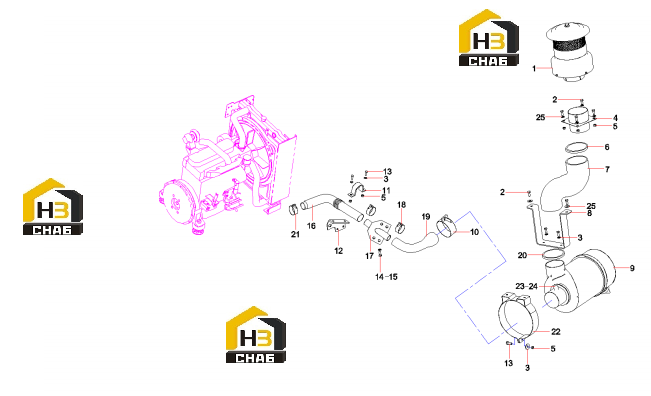

Система очистки воздуха 12158105

← Система охлаждения 12158129 Фильтр воздушный b222100000458 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Prefilter, air

Каталожный номер:60157368

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000633

Комплект:5

Примечание:8GB97.1

№ на схеме:4

Наименование:Bracket, precleaner

Каталожный номер:12158029

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:6

Наименование:Anchor ear, T-type

Каталожный номер:A229900002263

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe, intake, air filter

Каталожный номер:12157807

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bracket, MTG

Каталожный номер:12157692

Комплект:1

Примечание:

№ на схеме:9

Наименование:Air cleaner

Каталожный номер:B222100000458

Комплект:1

Примечание:

№ на схеме:10

Наименование:Anchor ear, T-type

Каталожный номер:A229900002222

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clip

Каталожный номер:A820101346724

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:A810102072219

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:3

Примечание:

№ на схеме:14

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:5

Примечание:

№ на схеме:16

Наименование:Hose, air inlet

Каталожный номер:10072576

Комплект:1

Примечание:

№ на схеме:17

Наименование:Tube, connection

Каталожный номер:10177031

Комплект:1

Примечание:

№ на схеме:18

Наименование:Anchor ear, T-type

Каталожный номер:A229900006067

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose, air inlet

Каталожный номер:10072577

Комплект:1

Примечание:

№ на схеме:20

Наименование:Anchor ear, T-type

Каталожный номер:A229900003898

Комплект:1

Примечание:

№ на схеме:21

Наименование:Anchor ear, T-type

Каталожный номер:A229900003104

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clip, air cleaner

Каталожный номер:10181386

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:60060565

Комплект:6

Примечание:8GB96.1
