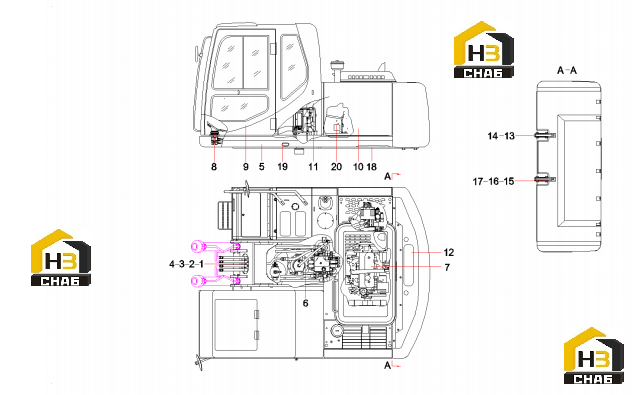

Устройство поворотной платформы 12161393

← Компоненты основные экскаватора sy135c9 12078528 Система гидравлическая 12161357 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000202

Комплект:2

Примечание:M12X30GB5783 10.9

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Platform, swing

Каталожный номер:12155251

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipeline, main, hydraulic

Каталожный номер:12161357

Комплект:1

Примечание:

№ на схеме:7

Наименование:Power system

Каталожный номер:12155008

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipeline, pilot

Каталожный номер:12161030

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab

Каталожный номер:12365644

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover GP

Каталожный номер:12151764

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air conditioning SY135C9I2K.1.8

Каталожный номер:12766151

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight GP

Каталожный номер:12144053

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210110000448

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210444000004

Комплект:4

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:A820101327187

Комплект:2

Примечание:

№ на схеме:16

Наименование:Shim, adjusting

Каталожный номер:11664456

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shim, adjusting

Каталожный номер:11664457

Комплект:4

Примечание:

№ на схеме:18

Наименование:general assembly of bottom sealing

Каталожный номер:13064304

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sheath

Каталожный номер:11225694

Комплект:1

Примечание:

№ на схеме:20

Наименование:Protective sleeve SY135C9M2K.1

Каталожный номер:12738050

Комплект:4

Примечание:
