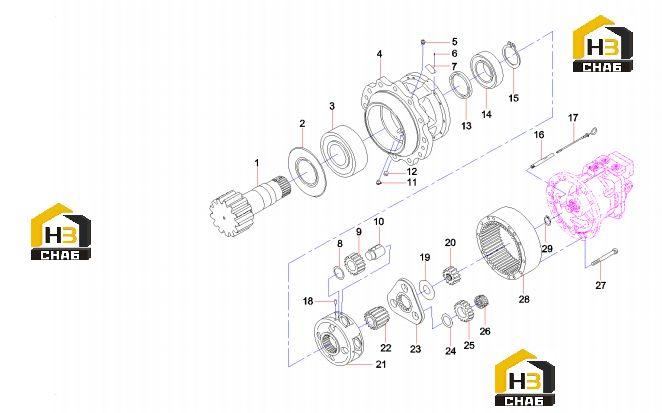

Редуктор 60181550

← Комплектующие поворотного редуктора 60181551 Системы двигателя 12155008 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive, swing reducer

Каталожный номер:B229900005915

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, seal, swing reducer

Каталожный номер:B229900005914

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing, roller, swing reducer

Каталожный номер:B221500000591

Комплект:1

Примечание:

№ на схеме:4

Наименование:Housing

Каталожный номер:60038440

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:60008609

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:60038620

Комплект:4

Примечание:

№ на схеме:7

Наименование:Nameplate

Каталожный номер:60038547

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring, retaining, swing reducer

Каталожный номер:B229900005907

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear, planetary, swing reducer

Каталожный номер:B221801000057

Комплект:4

Примечание:

№ на схеме:10

Наименование:Roll, pin, swing reducer

Каталожный номер:B229900005918

Комплект:4

Примечание:

№ на схеме:11

Наименование:Fitting, grease

Каталожный номер:60008610

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug, PT

Каталожный номер:60038163

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal, oil, swing reducer frame

Каталожный номер:B230101002046

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing, roller, swing reducer

Каталожный номер:B221500000592

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, stop

Каталожный номер:60038871

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe, oil scale, swing reducer

Каталожный номер:B229900005919

Комплект:1

Примечание:

№ на схеме:17

Наименование:Indicator, oil

Каталожный номер:B229900000269

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin, spring

Каталожный номер:60038261

Комплект:4

Примечание:

№ на схеме:19

Наименование:Ring, retaining, swing reducer

Каталожный номер:B229900005905

Комплект:3

Примечание:

№ на схеме:20

Наименование:Gear, sun, swing reducer

Каталожный номер:B221801000054

Комплект:1

Примечание:

№ на схеме:21

Наименование:Carrier, planetary

Каталожный номер:60038625

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gear, sun, swing reducer

Каталожный номер:B221801000055

Комплект:1

Примечание:

№ на схеме:23

Наименование:Carrier, planetary

Каталожный номер:60038624

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, retaining, swing reducer

Каталожный номер:B229900005906

Комплект:7

Примечание:

№ на схеме:25

Наименование:Gear, planetary, swing reducer

Каталожный номер:B221801000056

Комплект:3

Примечание:

№ на схеме:26

Наименование:Nut, lock, swing reducer

Каталожный номер:B229900005916

Комплект:3

Примечание:

№ на схеме:27

Наименование:Screw, hex

Каталожный номер:60038451

Комплект:10

Примечание:

№ на схеме:28

Наименование:Ring, gear

Каталожный номер:B229900005522

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring, stop

Каталожный номер:60038870

Комплект:1

Примечание:
