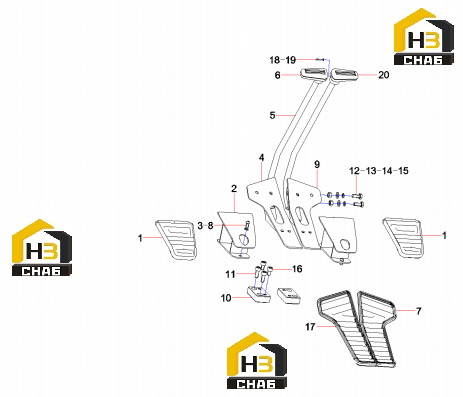

Механизм управления ходом 12934780

← Механизм регулировки сиденья b229900000265 Пол кабины 12935011 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve, foot valve

Каталожный номер:12002592

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pedal SY75CAI2H.1.5.6.2

Каталожный номер:12846550

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plate GP,foot valve

Каталожный номер:12003641

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lever, control

Каталожный номер:A810201073015

Комплект:2

Примечание:

№ на схеме:6

Наименование:Handle, left

Каталожный номер:12688927

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve, plate,foot valve

Каталожный номер:12010268

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210210000019

Комплект:4

Примечание:

№ на схеме:9

Наименование:Plate GP,foot valve

Каталожный номер:12009972

Комплект:1

Примечание:

№ на схеме:10

Наименование:Block, connection

Каталожный номер:11571909

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:23000066

Комплект:4

Примечание:M10x25GB70.1 10.9

№ на схеме:12

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000202

Комплект:4

Примечание:

№ на схеме:17

Наименование:Sheath, plate, butterfly footrest

Каталожный номер:12009258

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210210000059

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:60238780

Комплект:2

Примечание:3GB97.1

№ на схеме:20

Наименование:Handle, right

Каталожный номер:12691132

Комплект:1

Примечание:
