Ковш 12634164

← Соединение a810201031035 Система электрическая 12162078 →

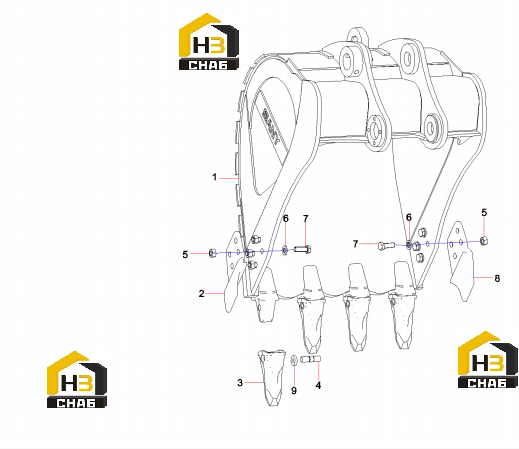

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bucket SY135C8I2KS.3.4A.1

Каталожный номер:12634165

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cutter, side

Каталожный номер:A229900007131

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bucket Tooth SY155C1I2KS.3.4-2

Каталожный номер:12164234

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bucket Tooth Pin

Каталожный номер:12077349

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:60012073

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer 22GB1230

Каталожный номер:A210444000002

Комплект:8

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210111000301

Комплект:8

Примечание:

№ на схеме:8

Наименование:Cutter, side

Каталожный номер:A229900007130

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tightening cover

Каталожный номер:12077355

Комплект:4

Примечание:
