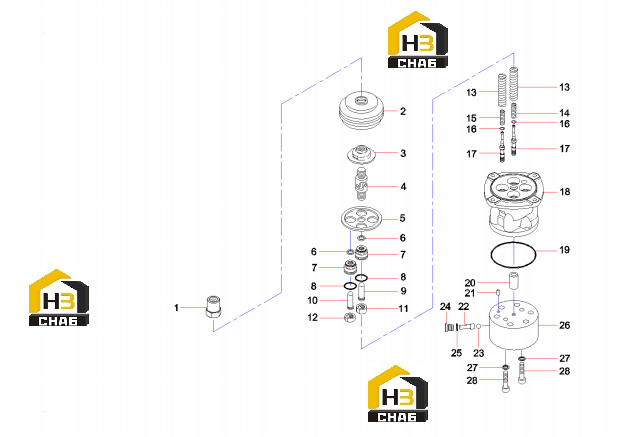

Клапан управления b220401001301

← Ящик для инструментов a290000000155 Комплектующие экскаватора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:60038479

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sleeve, sealing

Каталожный номер:60038013

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate, circular

Каталожный номер:60008809

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:60008602

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:60037936

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, seal

Каталожный номер:60008603

Комплект:4

Примечание:

№ на схеме:7

Наименование:Plug

Каталожный номер:60008595

Комплект:4

Примечание:

№ на схеме:8

Наименование:Ring, seal

Каталожный номер:60038715

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pushrod

Каталожный номер:60008599

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plunger

Каталожный номер:60038601

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seat, spring

Каталожный номер:60008758

Комплект:2

Примечание:

№ на схеме:12

Наименование:Seat, spring

Каталожный номер:60038272

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60008774

Комплект:4

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:60038242

Комплект:2

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:60038241

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60008597

Комплект:4

Примечание:

№ на схеме:17

Наименование:Spool

Каталожный номер:60008760

Комплект:4

Примечание:

№ на схеме:18

Наименование:Housing

Каталожный номер:60008795

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60008799

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:60008806

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin, spring

Каталожный номер:60038259

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seat

Каталожный номер:60038704

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bearing, ball

Каталожный номер:60038139

Комплект:3

Примечание:

№ на схеме:24

Наименование:Plug, screw

Каталожный номер:60038487

Комплект:3

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60038727

Комплект:3

Примечание:

№ на схеме:26

Наименование:Plate

Каталожный номер:60037937

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer, seal

Каталожный номер:60008598

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60038553

Комплект:2

Примечание:
