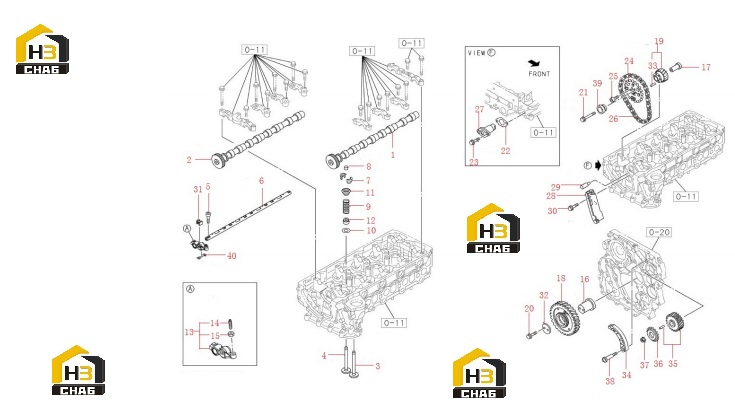

Вал распределительный с комплектующими 60335616

← Поддон масляный и датчик уровня масла 60335612 Вал коленчатый, поршень и маховик 60335630 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Camshaft; inl

Каталожный номер:60335617

Комплект:1

Примечание:

№ на схеме:2

Наименование:Camshaft; exh

Каталожный номер:60335618

Комплект:1

Примечание:

№ на схеме:3

Наименование:Valve - Air Inlet

Каталожный номер:60065509

Комплект:8

Примечание:

№ на схеме:4

Наименование:Valve - Air Outlet

Каталожный номер:60065515

Комплект:8

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:60335619

Комплект:14

Примечание:

№ на схеме:6

Наименование:Shaft; rocker arm

Каталожный номер:60335620

Комплект:2

Примечание:

№ на схеме:7

Наименование:Catch - Lock

Каталожный номер:60115330

Комплект:32

Примечание:

№ на схеме:8

Наименование:Valve stem end cap

Каталожный номер:60333552

Комплект:16

Примечание:

№ на схеме:9

Наименование:Spring - Valve

Каталожный номер:60115516

Комплект:16

Примечание:

№ на схеме:10

Наименование:Seat - Spring

Каталожный номер:60115340

Комплект:16

Примечание:

№ на схеме:11

Наименование:Seat - Spring

Каталожный номер:60115341

Комплект:16

Примечание:

№ на схеме:12

Наименование:Ring - Seal

Каталожный номер:60115592

Комплект:16

Примечание:

№ на схеме:13

Наименование:Arm; rocker

Каталожный номер:60335621

Комплект:16

Примечание:

№ на схеме:14

Наименование:Screw; adj. rocker arm

Каталожный номер:60335622

Комплект:16

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:B229900004824

Комплект:16

Примечание:

№ на схеме:16

Наименование:Idle Gear Shaft

Каталожный номер:60115351

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shaft; idle gear

Каталожный номер:60335623

Комплект:1

Примечание:

№ на схеме:18

Наименование:Idle gear

Каталожный номер:60333555

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gear - Idler

Каталожный номер:60115322

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:60115348

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt; idle gear

Каталожный номер:60335624

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:60115582

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:B229900004848

Комплект:2

Примечание:

№ на схеме:24

Наименование:Idle sprocket

Каталожный номер:60333556

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60115354

Комплект:6

Примечание:

№ на схеме:26

Наименование:Gearing Chain

Каталожный номер:60115326

Комплект:1

Примечание:

№ на схеме:27

Наименование:Tensioner; chain

Каталожный номер:60335625

Комплект:1

Примечание:

№ на схеме:28

Наименование:Guide Holder

Каталожный номер:60115584

Комплект:1

Примечание:

№ на схеме:29

Наименование:Injection Nozzle

Каталожный номер:60115626

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:60115476

Комплект:2

Примечание:

№ на схеме:31

Наименование:Spring; cmpr. Rocker arm

Каталожный номер:60335626

Комплект:8

Примечание:

№ на схеме:32

Наименование:Flange

Каталожный номер:60115355

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pin

Каталожный номер:60115350

Комплект:1

Примечание:

№ на схеме:34

Наименование:Tension Lever

Каталожный номер:60115627

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gear; inj pump

Каталожный номер:60335627

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sprocket - Injection Pump

Каталожный номер:60115493

Комплект:1

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:60115475

Комплект:1

Примечание:

№ на схеме:38

Наименование:Support Shaft

Каталожный номер:60115477

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sleeve; gear

Каталожный номер:60335628

Комплект:1

Примечание:

№ на схеме:40

Наименование:Plate

Каталожный номер:60335629

Комплект:6

Примечание:
