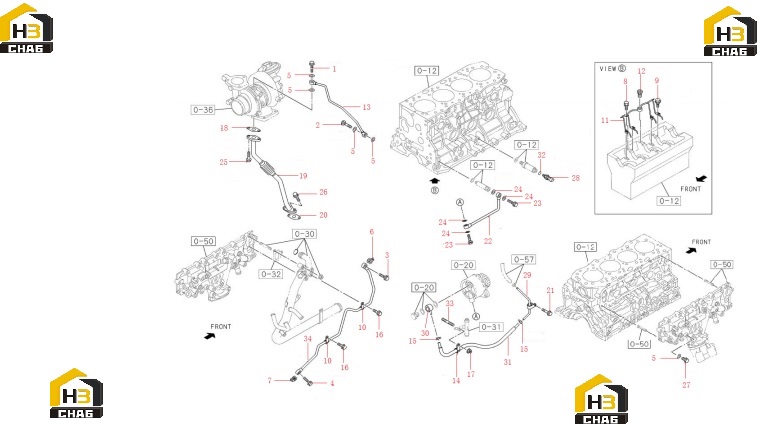

Трубопровод масляный 60335725

← Насос масляный с комплектующими 60335723 Система рециркуляции выхлопных газов 60335739 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Eyebolt

Каталожный номер:60115452

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:60113901

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt; eye, oil pipe

Каталожный номер:60335726

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B210199000025

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:B230101001237

Комплект:4

Примечание:

№ на схеме:6

Наименование:Gasket; oil pipe

Каталожный номер:60335727

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket; oil pipe

Каталожный номер:60335728

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:60093240

Комплект:1

Примечание:

№ на схеме:9

Наименование:Eyebolt

Каталожный номер:60115453

Комплект:4

Примечание:

№ на схеме:10

Наименование:Clip; oil pipe

Каталожный номер:60335729

Комплект:2

Примечание:

№ на схеме:11

Наименование:Oil jet pipe

Каталожный номер:60333605

Комплект:1

Примечание:

№ на схеме:12

Наименование:Vacuum Tube

Каталожный номер:60115622

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pipe; oil, turbocharger feed

Каталожный номер:60335730

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clip; hose, vac

Каталожный номер:60335731

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clip; hose, vac

Каталожный номер:60335732

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:B229900004849

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:B229900004802

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:60115450

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe; oil return, turbocharger

Каталожный номер:60335733

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket

Каталожный номер:60115449

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:B229900004847

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe; oil, vac oil feed

Каталожный номер:60335734

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60003600

Комплект:2

Примечание:

№ на схеме:24

Наименование:Shim

Каталожный номер:60003444

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60115451

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:60115520

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plug of INL manif

Каталожный номер:60333728

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sensor - Pressure

Каталожный номер:60115607

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pipe; vacuum

Каталожный номер:60335735

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pipe; vacuum

Каталожный номер:60335736

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose asm; vac

Каталожный номер:60335737

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gasket ID=14.2 OD=14.2

Каталожный номер:60311830

Комплект:1

Примечание:

№ на схеме:33

Наименование:Stud

Каталожный номер:60115455

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe; oil, tensioner

Каталожный номер:60335738

Комплект:1

Примечание:
