Трубопровод гидронасоса sy135c9i4k.1.4.5 13452537

Трубопровод гидронасоса sy135c9i4k.1.4.5 13452537

← Клапан ручной 60123424 Фильтр b229900000063 →

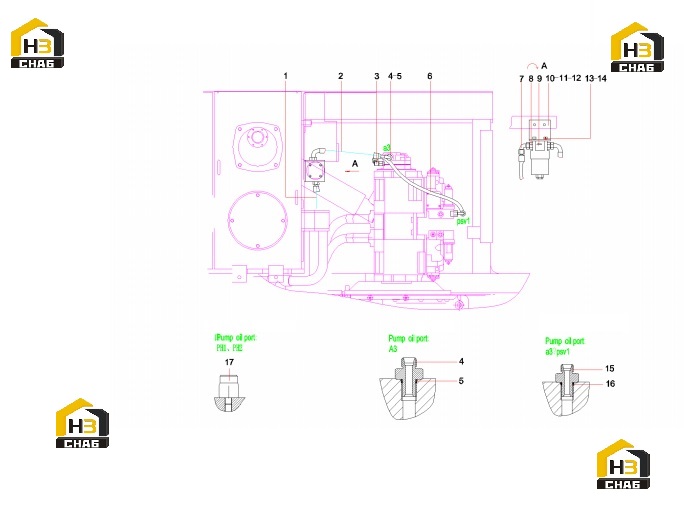

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:B230103002553
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber hose
Каталожный номер:B230103002543
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:B210780000418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:A820205000941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:B230101000090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Rubber hose
Каталожный номер:B230103000808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fitting, Elbow
Каталожный номер:B210780000024
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:B210780000746
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Filter, oil
Каталожный номер:B229900000063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw M12x30 GB70.110.9
Каталожный номер:A210204000337
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:24000513
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw M12x30 GB70.110.9
Каталожный номер:A210204000337
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:24000511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector
Каталожный номер:A820205000940
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sensor, pressure
Каталожный номер:60114799
Комплект:2
Примечание:
