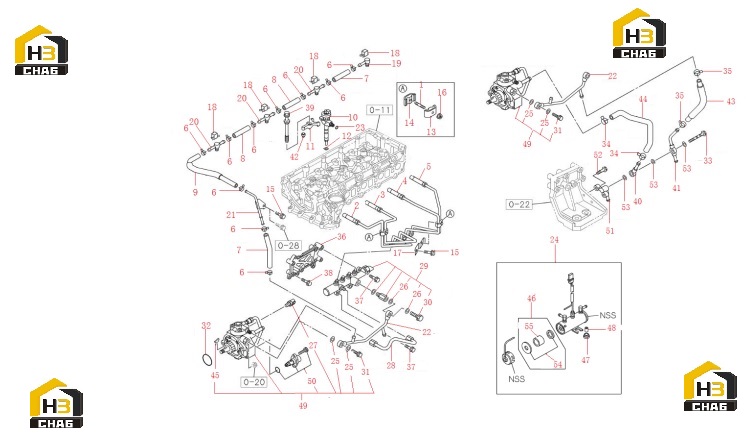

Система впрыска топлива 60335698

← Система турбонагнетателя 60335678 Фильтр топливный 60335715 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stud

Каталожный номер:B229900005000

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pipe; inj no.1

Каталожный номер:60335699

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe; inj no.2

Каталожный номер:60335700

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe; inj no.3

Каталожный номер:60335701

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe; inj no.4

Каталожный номер:60335702

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip

Каталожный номер:60115540

Комплект:10

Примечание:

№ на схеме:7

Наименование:Hose - Fuel Overflow

Каталожный номер:60115597

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose - Fuel Overflow

Каталожный номер:60115598

Комплект:3

Примечание:

№ на схеме:9

Наименование:Hose - Fuel Overflow

Каталожный номер:60115599

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nozzle asm; inj

Каталожный номер:60335703

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bracket - Injection Nozzle

Каталожный номер:60115503

Комплект:4

Примечание:

№ на схеме:12

Наименование:Gasket inj nozzle

Каталожный номер:60330770

Комплект:4

Примечание:

№ на схеме:13

Наименование:Clip;inj pipe

Каталожный номер:60320068

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clip;inj pipe

Каталожный номер:60320069

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:B229900004849

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:B229900004798

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bracket; inj pipe

Каталожный номер:60335704

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clip

Каталожный номер:60115539

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pipe asm of leak off

Каталожный номер:60333594

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe asm of leak off

Каталожный номер:60333595

Комплект:3

Примечание:

№ на схеме:21

Наименование:Hose - Fuel Overflow

Каталожный номер:60115298

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe asm; leak off

Каталожный номер:60335705

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:60115536

Комплект:4

Примечание:

№ на схеме:24

Наименование:Fuel feed pumpasm

Каталожный номер:60333878

Комплект:1

Примечание:

№ на схеме:25

Наименование:Shim

Каталожный номер:B229900004529

Комплект:2

Примечание:

№ на схеме:26

Наименование:Gasket

Каталожный номер:60115579

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sensor

Каталожный номер:60115608

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe; inj, c/r

Каталожный номер:60335706

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rail asm; common

Каталожный номер:60335707

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt; eye

Каталожный номер:60335708

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt;eye,oil inlet

Каталожный номер:60320129

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:60065485

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fuel Inlet Pipe

Каталожный номер:60115295

Комплект:1

Примечание:

№ на схеме:34

Наименование:Fuel Hose Clip

Каталожный номер:60115537

Комплект:2

Примечание:

№ на схеме:35

Наименование:Fuel Hose Clip

Каталожный номер:60115538

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bracket; common rail

Каталожный номер:60335709

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bolt; common rail

Каталожный номер:60335710

Комплект:3

Примечание:

№ на схеме:38

Наименование:Bolt; common rail

Каталожный номер:60335711

Комплект:4

Примечание:

№ на схеме:39

Наименование:Bolt; brkt, inj nozzle

Каталожный номер:60335712

Комплект:4

Примечание:

№ на схеме:40

Наименование:Tube

Каталожный номер:B229900002620

Комплект:1

Примечание:

№ на схеме:41

Наименование:Suction Pipe

Каталожный номер:60115567

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pin

Каталожный номер:60333598

Комплект:4

Примечание:

№ на схеме:43

Наименование:Fuel Hose

Каталожный номер:60115595

Комплект:1

Примечание:

№ на схеме:44

Наименование:Fuel Hose

Каталожный номер:60115596

Комплект:1

Примечание:

№ на схеме:45

Наименование:Key (drive shaft)

Каталожный номер:60311836

Комплект:1

Примечание:

№ на схеме:46

Наименование:Repair kit

Каталожный номер:60311901

Комплект:1

Примечание:

№ на схеме:47

Наименование:Grommet

Каталожный номер:60311898

Комплект:2

Примечание:

№ на схеме:48

Наименование:Collar

Каталожный номер:60311899

Комплект:2

Примечание:

№ на схеме:49

Наименование:Pump asm; fuel, supply

Каталожный номер:60335713

Комплект:1

Примечание:

№ на схеме:50

Наименование:Overhaul kit supply pump

Каталожный номер:60330777

Комплект:1

Примечание:

№ на схеме:51

Наименование:Pipe Holder

Каталожный номер:60115433

Комплект:1

Примечание:

№ на схеме:52

Наименование:Bolt

Каталожный номер:B229900004897

Комплект:2

Примечание:

№ на схеме:53

Наименование:Gasket ID=14.2 OD=14.2

Каталожный номер:60311830

Комплект:3

Примечание:

№ на схеме:54

Наименование:Gasket kit

Каталожный номер:60333881

Комплект:1

Примечание:

№ на схеме:55

Наименование:Filter; fuel pump

Каталожный номер:60335714

Комплект:1

Примечание:
