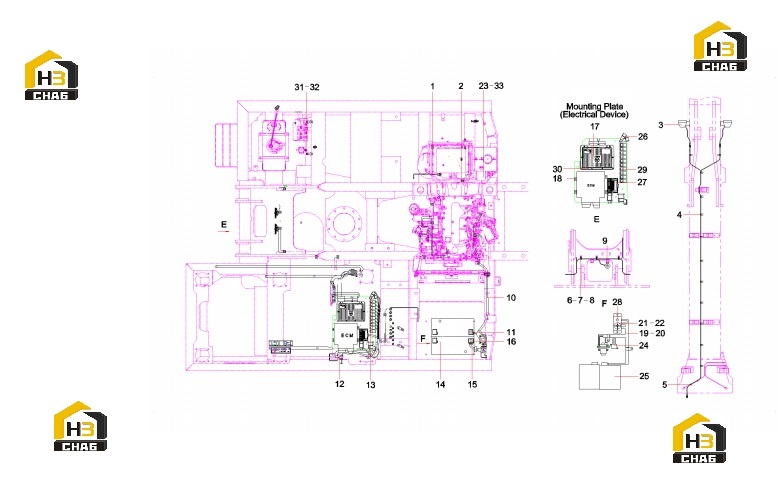

Система электрическая экскаватора sy135c9i4k(us) 13453825 (часть 2)

← Система электрическая экскаватора sy135c9i4k(us) 13453825 (часть 1) Выключатель массы 60148849 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:10

Примечание:

№ на схеме:2

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:15

Примечание:

№ на схеме:3

Наименование:Lamp, working

Каталожный номер:A241100000352

Комплект:2

Примечание:

№ на схеме:4

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:6

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:11400099

Комплект:4

Примечание:

№ на схеме:6

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:15

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:24000289

Комплект:14

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000513

Комплект:14

Примечание:

№ на схеме:9

Наименование:Horn

Каталожный номер:A229900001896

Комплект:1

Примечание:

№ на схеме:10

Наименование:Power line

Каталожный номер:60193173

Комплект:1

Примечание:

№ на схеме:11

Наименование:Terminal Group, Battery Negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:12

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:24000529

Комплект:3

Примечание:

№ на схеме:14

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wire, power supply

Каталожный номер:60018110

Комплект:1

Примечание:

№ на схеме:16

Наименование:Terminal Group, Battery Positive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:17

Наименование:Sany Encourage Hydraulic Control

Каталожный номер:13439767

Комплект:1

Примечание:

№ на схеме:18

Наименование:ECM fixed plate

Каталожный номер:13439765

Комплект:4

Примечание:

№ на схеме:19

Наименование:Wire, power

Каталожный номер:11428026

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cable, Battery

Каталожный номер:60012805

Комплект:1

Примечание:

№ на схеме:21

Наименование:frame SY135C9I4K.1.5.20

Каталожный номер:13437634

Комплект:1

Примечание:

№ на схеме:22

Наименование:Battery Control switch

Каталожный номер:60148849

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:5

Примечание:

№ на схеме:24

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:25

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:26

Наименование:Relay

Каталожный номер:B240700000250

Комплект:10

Примечание:

№ на схеме:27

Наименование:converter

Каталожный номер:60222546

Комплект:1

Примечание:

№ на схеме:28

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M5x12 GB70.1

Каталожный номер:A210204000115

Комплект:14

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000509

Комплект:14

Примечание:

№ на схеме:31

Наименование:Bolt M10x20 GB5783 Dacroment

Каталожный номер:24000272

Комплект:8

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:33

Наименование:Cluster fixed lace

Каталожный номер:60202078

Комплект:5

Примечание:
