Механизм замка a222200000147

← Компоненты электрические кабины tj06.2221.1k.1.5 13036704 Механизм управления ходом sy135c9.1.5.2 12934780 →

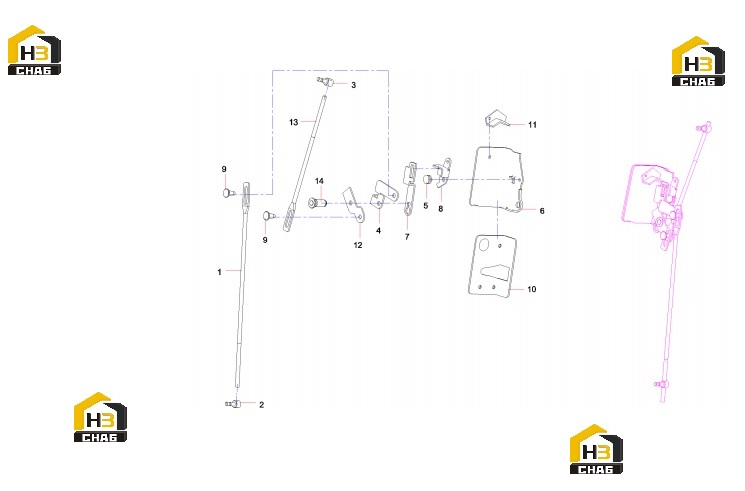

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bar, sliding

Каталожный номер:10708367

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bar, sliding

Каталожный номер:10708368

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin, fixing

Каталожный номер:10708369

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block, sliding

Каталожный номер:10708373

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pin

Каталожный номер:10708376

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lock mechanism

Каталожный номер:10708370

Комплект:1

Примечание:

№ на схеме:7

Наименование:Block, sliding

Каталожный номер:10708375

Комплект:1

Примечание:

№ на схеме:8

Наименование:Braket

Каталожный номер:10708377

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin, fixing

Каталожный номер:10708365

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fixed base plate, cab door lock

Каталожный номер:10708364

Комплект:1

Примечание:

№ на схеме:11

Наименование:Braket, cab door lock

Каталожный номер:10708371

Комплект:1

Примечание:

№ на схеме:12

Наименование:Block, sliding

Каталожный номер:10708374

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bar, sliding

Каталожный номер:10708366

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:10708372

Комплект:1

Примечание:
