Крепление отвала 10811483

← Система гидравлическая поворотной рамы 10811483 Натяжитель a229900004679 →

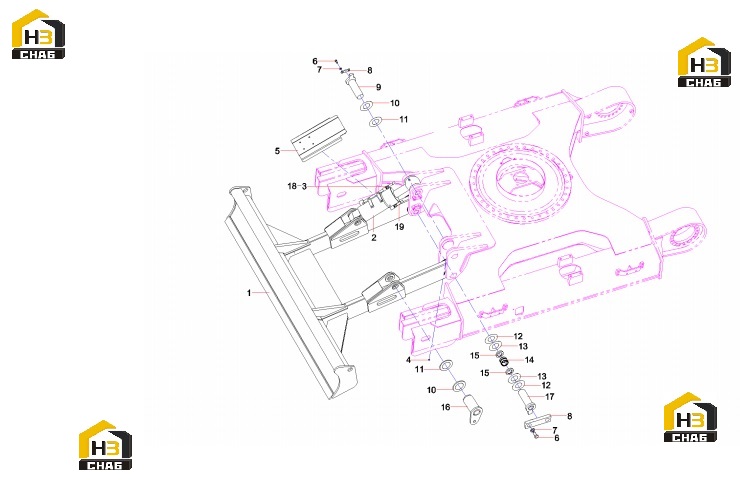

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bulldozing shovel

Каталожный номер:13273399

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder, dozer blade

Каталожный номер:60199327

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pipe connector

Каталожный номер:21002822

Комплект:4

Примечание:

№ на схеме:4

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:5

Наименование:Oil cylinder guard board

Каталожный номер:12061490

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000513

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plate, fixing

Каталожный номер:A810312019061

Комплект:4

Примечание:

№ на схеме:9

Наименование:Roll, pin

Каталожный номер:A810312110108

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:10167595

Комплект:4

Примечание:

№ на схеме:11

Наименование:Shim

Каталожный номер:10167594

Комплект:4

Примечание:

№ на схеме:12

Наименование:Shim

Каталожный номер:10167592

Комплект:4

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:A820102010793

Комплект:4

Примечание:

№ на схеме:14

Наименование:Sleeve, shaft

Каталожный номер:10811527

Комплект:2

Примечание:

№ на схеме:15

Наименование:MSM oil seal

Каталожный номер:B230101001126

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:10811518

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:11093821

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:60061366

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:60061365

Комплект:2

Примечание:
