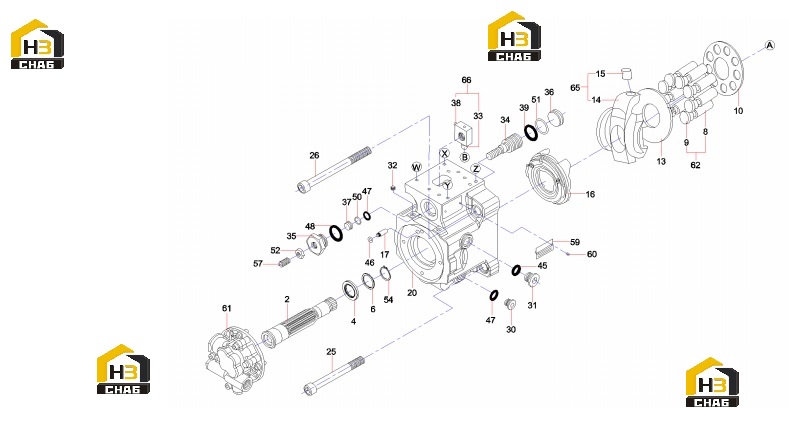

Комплектующие плунжерного насоса 60291704

← Насос плунжерный 60291704 Насос плунжерный с комплектующими 60291704 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:SHAFT(R) DRIVE

Каталожный номер:60254372

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING ROLLER

Каталожный номер:60254374

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer, bearing

Каталожный номер:60038677

Комплект:2

Примечание:

№ на схеме:8

Наименование:PISTON

Каталожный номер:60254377

Комплект:18

Примечание:

№ на схеме:9

Наименование:Slipper

Каталожный номер:60082144

Комплект:18

Примечание:

№ на схеме:10

Наименование:PLATE SET

Каталожный номер:60254378

Комплект:2

Примечание:

№ на схеме:13

Наименование:PLATE SHOE

Каталожный номер:60254380

Комплект:2

Примечание:

№ на схеме:14

Наименование:PLATE SWASH

Каталожный номер:60254381

Комплект:2

Примечание:

№ на схеме:15

Наименование:Sleeve, incline

Каталожный номер:60082166

Комплект:2

Примечание:

№ на схеме:16

Наименование:SUPPORT S.P

Каталожный номер:60254382

Комплект:2

Примечание:

№ на схеме:17

Наименование:PIN LOCK

Каталожный номер:60254383

Комплект:2

Примечание:

№ на схеме:20

Наименование:CASING(R) PUMP

Каталожный номер:60254386

Комплект:1

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:60254390

Комплект:2

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:60254391

Комплект:2

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:60008713

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:60008710

Комплект:2

Примечание:

№ на схеме:32

Наименование:Setscrew

Каталожный номер:60008728

Комплект:9

Примечание:

№ на схеме:33

Наименование:PIN TILTING

Каталожный номер:60254394

Комплект:2

Примечание:

№ на схеме:34

Наименование:PISTON SERVO

Каталожный номер:60254395

Комплект:2

Примечание:

№ на схеме:35

Наименование:PLUG Qmin

Каталожный номер:60254396

Комплект:2

Примечание:

№ на схеме:36

Наименование:STOPPER(L)

Каталожный номер:60254397

Комплект:2

Примечание:

№ на схеме:37

Наименование:STOPPER(S)

Каталожный номер:60254398

Комплект:2

Примечание:

№ на схеме:38

Наименование:Pin

Каталожный номер:60008549

Комплект:2

Примечание:

№ на схеме:39

Наименование:O seal ring

Каталожный номер:60038708

Комплект:2

Примечание:

№ на схеме:45

Наименование:O seal ring

Каталожный номер:60038714

Комплект:4

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:60254401

Комплект:2

Примечание:

№ на схеме:47

Наименование:O-RING

Каталожный номер:60254402

Комплект:4

Примечание:

№ на схеме:48

Наименование:O-RING

Каталожный номер:60254403

Комплект:2

Примечание:

№ на схеме:50

Наименование:RING BACI UP

Каталожный номер:60254404

Комплект:2

Примечание:

№ на схеме:51

Наименование:Ring, retaining

Каталожный номер:60038279

Комплект:2

Примечание:

№ на схеме:52

Наименование:NUT

Каталожный номер:60254405

Комплект:2

Примечание:

№ на схеме:54

Наименование:Ring, snap

Каталожный номер:60037945

Комплект:2

Примечание:

№ на схеме:57

Наименование:SCREW SET

Каталожный номер:60254406

Комплект:2

Примечание:

№ на схеме:59

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:60

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:

№ на схеме:61

Наименование:PUMP GEAR

Каталожный номер:60254407

Комплект:1

Примечание:

№ на схеме:62

Наименование:ASSEMBLY PISTON

Каталожный номер:60254408

Комплект:2

Примечание:

№ на схеме:65

Наименование:ASSEMBLY SWASH PLATE

Каталожный номер:60254411

Комплект:2

Примечание:

№ на схеме:66

Наименование:ASSEMBLY TILTING PIN

Каталожный номер:60254412

Комплект:2

Примечание:
