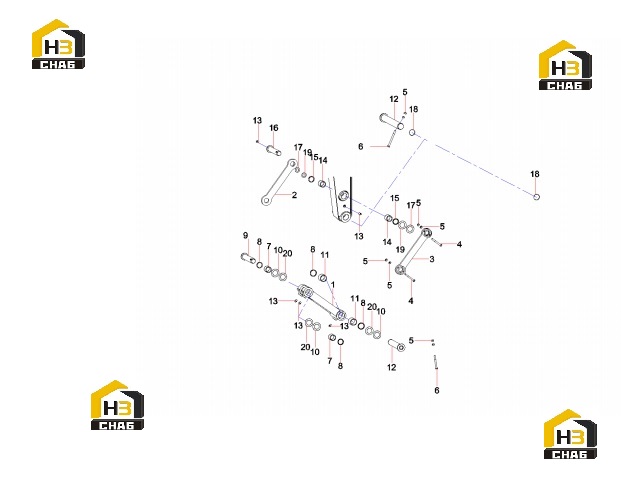

Комплектующие ковша sy135c9i4k.3 13447942

← Рукоять стрелы sy135c9i4k.3 13447942 Система электрическая экскаватора sy135c9i4k(us) 13453825 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, connecting

Каталожный номер:A810312100033

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rocker, left

Каталожный номер:11821941

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rocker, right

Каталожный номер:11821876

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M20x140 GB5782 10.9

Каталожный номер:A210110000234

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000029

Комплект:8

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210110000352

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sleeve, shaft

Каталожный номер:A820202005379

Комплект:2

Примечание:

№ на схеме:8

Наименование:ME-2 dust ring

Каталожный номер:B230101001124

Комплект:8

Примечание:

№ на схеме:9

Наименование:Roll, pin

Каталожный номер:A810312110110

Комплект:1

Примечание:

№ на схеме:10

Наименование:Shim

Каталожный номер:A810312990208

Комплект:10

Примечание:

№ на схеме:11

Наименование:Sleeve, shaft

Каталожный номер:A820202005380

Комплект:4

Примечание:

№ на схеме:12

Наименование:Roll, pin

Каталожный номер:A810312110111

Комплект:2

Примечание:

№ на схеме:13

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:6

Примечание:

№ на схеме:14

Наименование:Sleeve, shaft

Каталожный номер:A820202005381

Комплект:2

Примечание:

№ на схеме:15

Наименование:ME-2 dust ring

Каталожный номер:B230101001123

Комплект:2

Примечание:

№ на схеме:16

Наименование:Roll, pin

Каталожный номер:A810312110112

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:A810312019062

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:A210609000352

Комплект:2

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:10167597

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:A810312990209

Комплект:10

Примечание:
