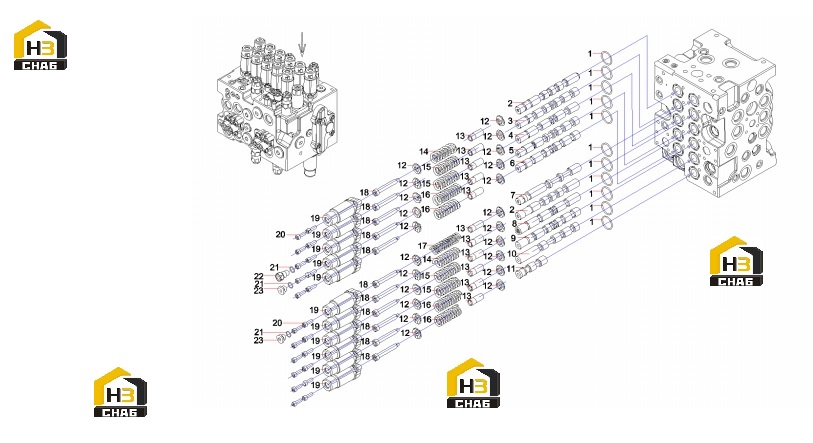

Клапан многоходовой 60251677

← Насос плунжерный с комплектующими 60291704 Комплектующие многоходового клапана 60251677 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:60038722

Комплект:22

Примечание:

№ на схеме:2

Наименование:travel spool

Каталожный номер:60307523

Комплект:2

Примечание:

№ на схеме:3

Наименование:swing spool

Каталожный номер:60307527

Комплект:1

Примечание:

№ на схеме:4

Наименование:option spool

Каталожный номер:60286703

Комплект:1

Примечание:

№ на схеме:5

Наименование:boom2 spool

Каталожный номер:60307528

Комплект:1

Примечание:

№ на схеме:6

Наименование:arm1 spool assembly

Каталожный номер:60307524

Комплект:1

Примечание:

№ на схеме:7

Наименование:straight travel spool assembly

Каталожный номер:60307529

Комплект:1

Примечание:

№ на схеме:8

Наименование:bucket regeneration spool

Каталожный номер:60307526

Комплект:1

Примечание:

№ на схеме:9

Наименование:boom1 spool assembly

Каталожный номер:60307525

Комплект:1

Примечание:

№ на схеме:10

Наименование:arm2 spool

Каталожный номер:60286700

Комплект:1

Примечание:

№ на схеме:11

Наименование:bypass cut spool

Каталожный номер:60286704

Комплект:2

Примечание:

№ на схеме:12

Наименование:spring seat

Каталожный номер:60286710

Комплект:24

Примечание:

№ на схеме:13

Наименование:stopper

Каталожный номер:60286712

Комплект:12

Примечание:

№ на схеме:14

Наименование:spring

Каталожный номер:60286708

Комплект:2

Примечание:

№ на схеме:15

Наименование:spring

Каталожный номер:60286706

Комплект:5

Примечание:

№ на схеме:16

Наименование:spring

Каталожный номер:60286707

Комплект:4

Примечание:

№ на схеме:17

Наименование:spring

Каталожный номер:60286709

Комплект:1

Примечание:

№ на схеме:18

Наименование:spacer bolt

Каталожный номер:60286711

Комплект:12

Примечание:

№ на схеме:19

Наименование:spring cover

Каталожный номер:60286688

Комплект:12

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:60039368

Комплект:39

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60038723

Комплект:11

Примечание:

№ на схеме:22

Наименование:plug

Каталожный номер:60286695

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:60091757

Комплект:10

Примечание:
