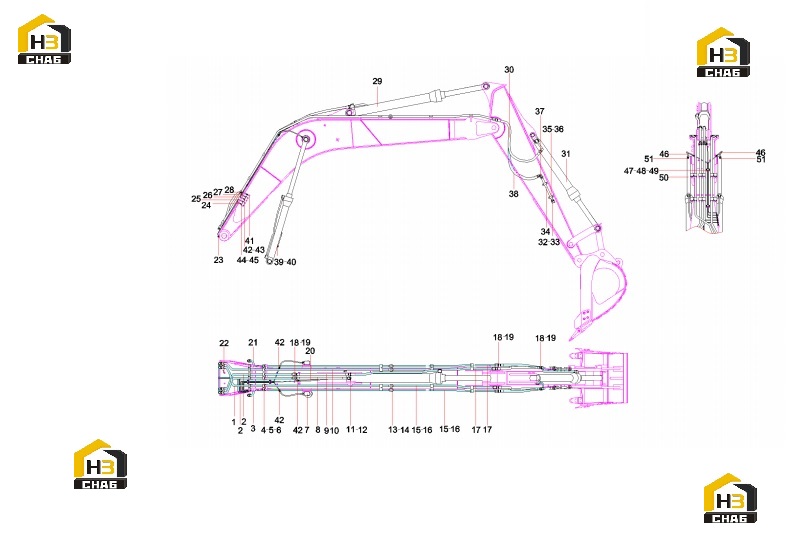

Трубопровод стрелы sy135c9i3k(us).3.1 13837626

Каталожный номер:60043082

Комплект:1

Примечание:

№ на схеме:10

Наименование:Steel pipe of bucket cylinder

Каталожный номер:13585415

Комплект:1

Примечание:

№ на схеме:11

Наименование:Split flange

Каталожный номер:B210780000696

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000512

Комплект:16

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000215

Комплект:16

Примечание:

№ на схеме:15

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pipe GP,steel

Каталожный номер:12043189

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pipe GP,steel

Каталожный номер:12042264

Комплект:2

Примечание:

№ на схеме:18

Каталожный номер:A820205002473

Комплект:11

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:11

Примечание:

№ на схеме:20

Каталожный номер:B230103000995

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel pipe SY135C9I4K.3.1.12

Каталожный номер:13834956

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:4

Примечание:

№ на схеме:23

Каталожный номер:A210715000008

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:12043208

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:12043218

Комплект:1

Примечание:

№ на схеме:26

Каталожный номер:12043362

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:12043226

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:12043349

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cylinder, arm

Каталожный номер:60024873

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rubber hose 4SH20-DKOS-1500

Каталожный номер:B230103003807

Комплект:2

Примечание:

№ на схеме:31

Наименование:Cylinder, bucket

Каталожный номер:60024870

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nut

Каталожный номер:B210780000904

Комплект:2

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:B210780000902

Комплект:2

Примечание:

№ на схеме:34

Наименование:Steel pipe assembly

Каталожный номер:13437942

Комплект:2

Примечание:

№ на схеме:35

Наименование:Screw M10x40 GB70.1 10.9

Каталожный номер:A210204000355

Комплект:8

Примечание:

№ на схеме:36

Наименование:Clamp, pipe

Каталожный номер:A820101344842

Комплект:4

Примечание:

№ на схеме:37

Наименование:Fitting, Elbow

Каталожный номер:B210780000029

Комплект:2

Примечание:

№ на схеме:38

Каталожный номер:B230103005598

Комплект:2

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:4

Примечание:

№ на схеме:40

Каталожный номер:A820205002472

Комплект:4

Примечание:

№ на схеме:41

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:5

Примечание:

№ на схеме:42

Наименование:Fitting, pipe

Каталожный номер:21002781

Комплект:6

Примечание:

№ на схеме:43

Наименование:Washer 14 GB93

Каталожный номер:24000612

Комплект:3

Примечание:

№ на схеме:44

Наименование:Joint, pipe

Каталожный номер:B210770000085

Комплект:2

Примечание:

№ на схеме:45

Наименование:Washer 10JB982

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:46

Каталожный номер:B230103005361

Комплект:2

Примечание:

№ на схеме:47

Наименование:Clamp, pipe

Каталожный номер:A820101345161

Комплект:2

Примечание:

№ на схеме:48

Наименование:Screw M8x12 GB70.1 10.9

Каталожный номер:A210204000339

Комплект:6

Примечание:

№ на схеме:49

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:50

Наименование:Cylinder, boom, left

Каталожный номер:60024872

Комплект:1

Примечание:

№ на схеме:51
