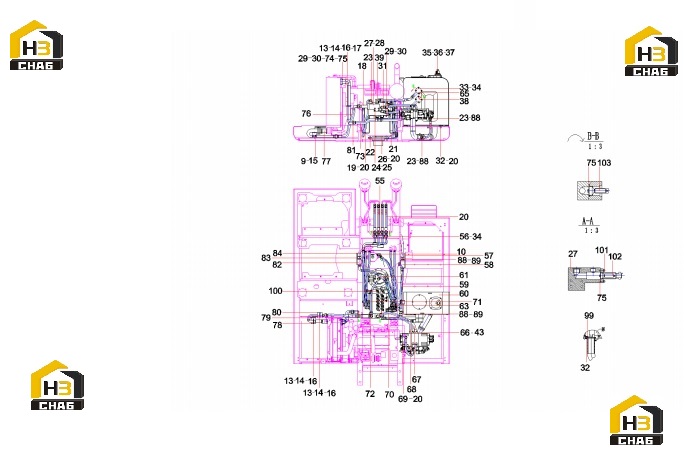

Трубопровод гидравлической системы sy135c9i3k(u) 13838379 (часть 2)

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:B210780001310

Комплект:5

Примечание:

№ на схеме:13

Каталожный номер:24000633

Комплект:22

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210307000012

Комплект:18

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:16

Наименование:U-bolt

Каталожный номер:A820301017374

Комплект:3

Примечание:

№ на схеме:17

Наименование:Steel Plate SY155C9I3K.1.2-22

Каталожный номер:13588668

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe GP, return, oil

Каталожный номер:11728602

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000106

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:20

Примечание:

№ на схеме:21

Наименование:Main valve frame SY135C.1.2.7

Каталожный номер:13282859

Комплект:1

Примечание:

№ на схеме:22

Наименование:Dowel, swing mechanism

Каталожный номер:10570332

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe connector

Каталожный номер:21002826

Комплект:3

Примечание:

№ на схеме:24

Наименование:Bolt M12x80 GB5782 10.9

Каталожный номер:A210110000014

Комплект:4

Примечание:

№ на схеме:25

Каталожный номер:24000513

Комплект:12

Примечание:

№ на схеме:26

Наименование:Screw M16x55 GB70.1 10.9

Каталожный номер:A210204000312

Комплект:9

Примечание:

№ на схеме:27

Наименование:Flange block SY135C.1.2.3-2

Каталожный номер:13282207

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:B230101000091

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M12x30 GB70.110.9

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:30

Каталожный номер:24000639

Комплект:11

Примечание:

№ на схеме:31

Каталожный номер:B210780000029

Комплект:3

Примечание:

№ на схеме:32

Наименование:Screw M16x25

Каталожный номер:A313041602516

Комплект:5

Примечание:

№ на схеме:33

Наименование:Screw M10x65 GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:8

Примечание:

№ на схеме:34

Каталожный номер:24000512

Комплект:13

Примечание:

№ на схеме:35

Наименование:Breather valve

Каталожный номер:60237031

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:37

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:38

Наименование:Pipe, oil return

Каталожный номер:12159487

Комплект:1

Примечание:

№ на схеме:39

Наименование:Connector

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:55

Наименование:Clamp, pipe

Каталожный номер:A820101344841

Комплект:2

Примечание:

№ на схеме:56

Наименование:Screw M10x80 GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:57

Наименование:Plate SY150W9I3K.1.2-6

Каталожный номер:13721016

Комплект:1

Примечание:

№ на схеме:58

Наименование:High pressure ball valve

Каталожный номер:60246487

Комплект:1

Примечание:

№ на схеме:59

Наименование:Hose Assembly

Каталожный номер:B230103002921

Комплект:1

Примечание:

№ на схеме:60

Наименование:Hydraulic fuel tank assy

Каталожный номер:13595457

Комплект:1

Примечание:

№ на схеме:61

Наименование:Hose Assembly

Каталожный номер:B230103001485

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:65

Наименование:Pipe, oil return

Каталожный номер:10225831

Комплект:1

Примечание:

№ на схеме:66

Наименование:Flange, Split

Каталожный номер:B210780000007

Комплект:4

Примечание:

№ на схеме:67

Наименование:Hose

Каталожный номер:B230103006438

Комплект:1

Примечание:

№ на схеме:68

Каталожный номер:60279419

Комплект:1

Примечание:

№ на схеме:69

Наименование:Screw M16x45 GB70.1 10.9

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:70

Наименование:Hose,rubber

Каталожный номер:60067539

Комплект:1

Примечание:

№ на схеме:71

Каталожный номер:B230103000950

Комплект:1

Примечание:

№ на схеме:72

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:73

Каталожный номер:B230103004777

Комплект:1

Примечание:

№ на схеме:74

Наименование:Oil Return Steel Pipe

Каталожный номер:13424503

Комплект:1

Примечание:

№ на схеме:75

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:76

Наименование:Hose Assembly

Каталожный номер:B230103005693

Комплект:1

Примечание:

№ на схеме:77

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:1

Примечание:

№ на схеме:78

Наименование:Steel pipe support plate

Каталожный номер:13588671

Комплект:1

Примечание:

№ на схеме:79

Наименование:Oil Return Steel Pipe

Каталожный номер:13424523

Комплект:1

Примечание:

№ на схеме:80

Наименование:Steel Plate SY155C9I3K.1.2-21

Каталожный номер:13588665

Комплект:1

Примечание:

№ на схеме:81

Каталожный номер:B210780000030

Комплект:1

Примечание:

№ на схеме:82

Наименование:Block

Каталожный номер:11938003

Комплект:1

Примечание:

№ на схеме:83

Наименование:Plate

Каталожный номер:11938015

Комплект:1

Примечание:

№ на схеме:84

Каталожный номер:B230103003452

Комплект:2

Примечание:

№ на схеме:88

Каталожный номер:B230101000356

Комплект:30

Примечание:

№ на схеме:89

Наименование:Connector

Каталожный номер:A820205002473

Комплект:13

Примечание:

№ на схеме:99
