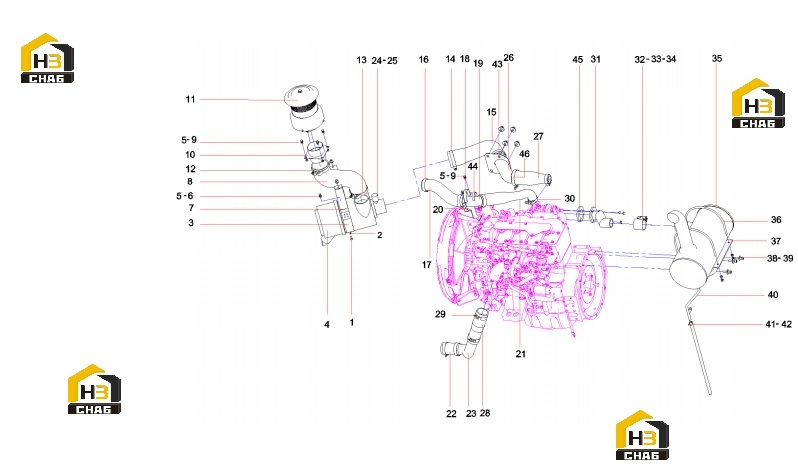

Система впускная и выпускная sy135c9i3k.1 13444515

← Система охлаждения sy135c9i3k.1.3a.3 13834633 Система топливная sy135c9i3k.1 13847633 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:A210307000012

Комплект:16

Примечание:

№ на схеме:3

Наименование:Clip, air cleaner

Каталожный номер:10181386

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air cleaner

Каталожный номер:B222100000458

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60060565

Комплект:4

Примечание:

№ на схеме:7

Наименование:Air filtering bracke

Каталожный номер:13418704

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air intake rubber hose

Каталожный номер:13418055

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:10

Наименование:Prefilter connecting pipe

Каталожный номер:13508381

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pre-separation

Каталожный номер:60269357

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:13

Наименование:Clamp

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:14

Наименование:T-type anchor ear

Каталожный номер:A229900002222

Комплект:1

Примечание:

№ на схеме:15

Наименование:Air intake tube SY135C9I3K.1.3.2

Каталожный номер:13495405

Комплект:1

Примечание:

№ на схеме:16

Наименование:T-type anchor ear

Каталожный номер:B229900001059

Комплект:6

Примечание:

№ на схеме:17

Наименование:Intercooled air-intake pipe

Каталожный номер:13418056

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bracket SY135C9I3K.1.3.2-15

Каталожный номер:13722058

Комплект:1

Примечание:

№ на схеме:19

Наименование:Stainless steel tube

Каталожный номер:13418053

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel tube support

Каталожный номер:13444223

Комплект:1

Примечание:

№ на схеме:21

Наименование:Intercooled air-intake pipe

Каталожный номер:13421600

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:10788287

Комплект:1

Примечание:

№ на схеме:23

Наименование:Exhaust pipe of intercooler

Каталожный номер:13421601

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:10788285

Комплект:1

Примечание:

№ на схеме:25

Наименование:T-type anchor ear

Каталожный номер:A229900006067

Комплект:1

Примечание:

№ на схеме:26

Наименование:Air intake stainless steel tube

Каталожный номер:13495409

Комплект:1

Примечание:

№ на схеме:27

Наименование:Air intake tube SY135C9I3K.1.3.2

Каталожный номер:13495406

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:29

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp

Каталожный номер:60021999

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, Exhaust

Каталожный номер:10788304

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp

Каталожный номер:B210840000021

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:34

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:35

Наименование:Muffler GP

Каталожный номер:60018582

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt, U-type

Каталожный номер:10788284

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bracket

Каталожный номер:10788306

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M10x45 GB70.1 10.9

Каталожный номер:A210204000364

Комплект:3

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:24000637

Комплект:3

Примечание:

№ на схеме:40

Наименование:Clamp

Каталожный номер:10788305

Комплект:1

Примечание:

№ на схеме:41

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose, Water (Inlet)

Каталожный номер:A820606020626

Комплект:1

Примечание:

№ на схеме:43

Наименование:Clamp

Каталожный номер:A229900003759

Комплект:2

Примечание:

№ на схеме:44

Наименование:Protective sleeve

Каталожный номер:13688163

Комплект:1

Примечание:

№ на схеме:45

Наименование:Gasket

Каталожный номер:B229900002663

Комплект:1

Примечание:

№ на схеме:46

Наименование:T-type anchor ear

Каталожный номер:60001972

Комплект:1

Примечание:
