Система впрыска топлива 60116512 (часть 1)

Система впрыска топлива 60116512 (часть 1)

← Жгут проводов двигателя 60116511 Система впрыска топлива 60116512 (часть 2) →

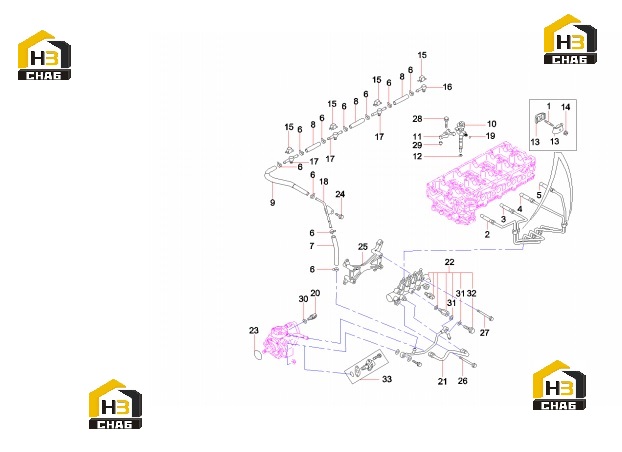

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Stud
Каталожный номер:60115430
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube - Injection
Каталожный номер:60115496
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube - Injection
Каталожный номер:60115497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Tube - Injection
Каталожный номер:60115498
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube - Injection
Каталожный номер:60115499
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clip
Каталожный номер:60115540
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose - Fuel Overflow
Каталожный номер:60115597
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose - Fuel Overflow
Каталожный номер:60115598
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose - Fuel Overflow
Каталожный номер:60115599
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Injection Nozzle
Каталожный номер:60065516
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket - Injection Nozzle
Каталожный номер:60115503
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Gasket
Каталожный номер:60115501
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clip
Каталожный номер:60115500
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:B229900004798
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clip
Каталожный номер:60115539
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose - Fuel Overflow
Каталожный номер:60115296
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose - Fuel Overflow
Каталожный номер:60115297
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose - Fuel Overflow
Каталожный номер:60115298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:60115536
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Sensor
Каталожный номер:60115608
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Connecting Pipe
Каталожный номер:60115530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Piping GP - Hi-Pressure Common
Каталожный номер:60115425
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer
Каталожный номер:60065485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Bolt
Каталожный номер:B229900004849
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Plate - Support
Каталожный номер:60115426
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Bolt
Каталожный номер:B229900004857
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:60115427
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Bolt
Каталожный номер:60115502
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Pin
Каталожный номер:60115570
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Washer
Каталожный номер:60115492
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Gasket
Каталожный номер:60115579
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Bolt
Каталожный номер:60115577
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Repair Kit
Каталожный номер:60115343
Комплект:1
Примечание:
