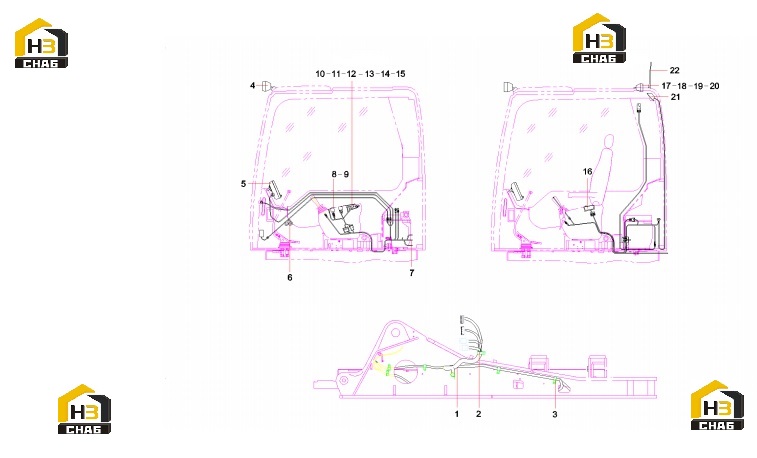

Система электрическая экскаватора sy135c9i3k(us).5 13827386 (часть 1)

← Комплектующие ковша sy135c9i3k(us).3 13837712 Система электрическая экскаватора sy135c9i3k(us).5 13827386 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Vehicle Body Harness

Каталожный номер:13840231

Комплект:1

Примечание:

№ на схеме:2

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:4

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:2

Примечание:

№ на схеме:5

Наименование:Sany Encourage Control Display

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:6

Наименование:Charger

Каталожный номер:60222807

Комплект:1

Примечание:

№ на схеме:7

Наименование:Driver's Cab Harness

Каталожный номер:13840234

Комплект:1

Примечание:

№ на схеме:8

Наименование:Knob switch

Каталожный номер:60211508

Комплект:1

Примечание:

№ на схеме:9

Наименование:Start switch

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:4

Примечание:

№ на схеме:11

Наименование:Tape, electric, PVC

Каталожный номер:A230200000021

Комплект:1

Примечание:

№ на схеме:12

Наименование:Control Switch Harness

Каталожный номер:13321446

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60060562

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:3

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000511

Комплект:3

Примечание:

№ на схеме:16

Наименование:Radio

Каталожный номер:60205002

Комплект:1

Примечание:

№ на схеме:17

Наименование:Light, alarm, audible and visual

Каталожный номер:A241100000547

Комплект:1

Примечание:

№ на схеме:18

Наименование:Wire clip

Каталожный номер:60083322

Комплект:8

Примечание:

№ на схеме:19

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:5

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000632

Комплект:5

Примечание:

№ на схеме:21

Наименование:Speaker

Каталожный номер:60023703

Комплект:1

Примечание:

№ на схеме:22

Наименование:Antenna

Каталожный номер:60090606

Комплект:1

Примечание:
