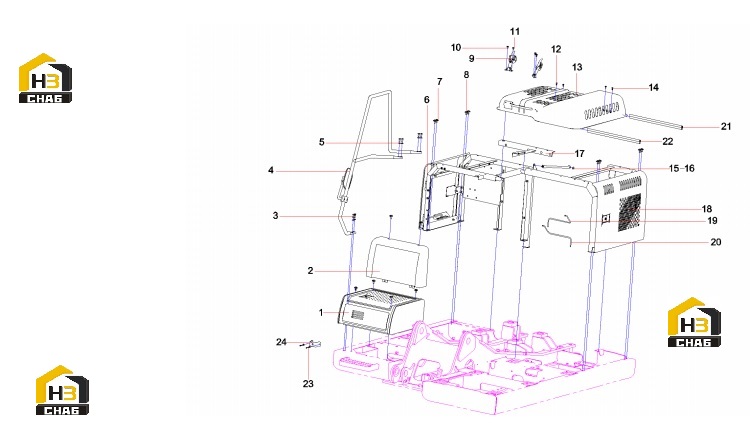

Обвес каркаса кабины sy155 3592841

← Комплектующие поворотной рамы sy135c9i3kus.1 13840903 Пластины защитные корпуса платформы sy155 13592841 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hood AS, engine, front

Каталожный номер:12239518

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, ornament

Каталожный номер:12236268

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:2

Примечание:

№ на схеме:4

Наименование:Handhold

Каталожный номер:A810599001056

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000639

Комплект:6

Примечание:

№ на схеме:6

Наименование:Right Door Assy.

Каталожный номер:13527870

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:64

Примечание:

№ на схеме:8

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:66

Примечание:

№ на схеме:9

Наименование:Door lock

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bonnet assy SY135C9I3K.1.6.26

Каталожный номер:13531517

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:15

Наименование:Stay rod assembly

Каталожный номер:13528739

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin

Каталожный номер:A210491000014

Комплект:2

Примечание:

№ на схеме:17

Наименование:Front cross rail SY135C9I3K.1.6.18

Каталожный номер:13528121

Комплект:1

Примечание:

№ на схеме:18

Наименование:Right Door Assy.

Каталожный номер:13527527

Комплект:1

Примечание:

№ на схеме:19

Наименование:Front

Каталожный номер:13158666

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rear spring SY215CAM3K.1A.6B.23

Каталожный номер:13159343

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sealing strip SY135C9I4K.1.6-15

Каталожный номер:13439953

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing strip SY135C9I4K.1.6-16

Каталожный номер:13439958

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:60060564

Комплект:2

Примечание:

№ на схеме:24

Наименование:Parts book, mounting bracket

Каталожный номер:A820101216763

Комплект:1

Примечание:
