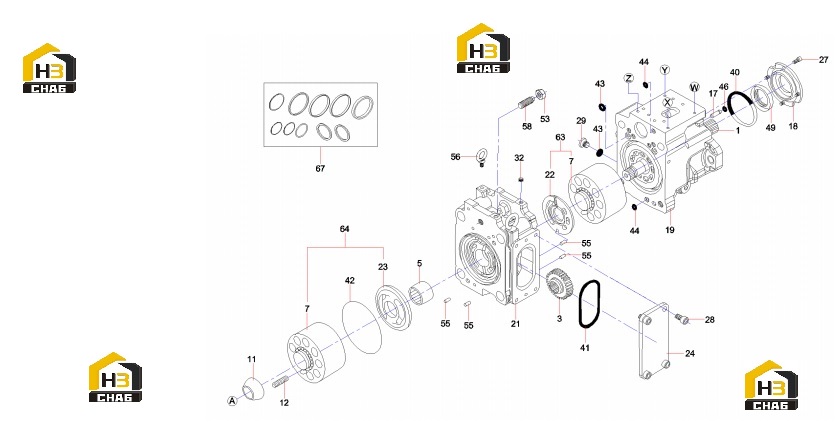

Насос плунжерный 60291704

← Соединители трубопровода гидравлического sy135c9i3k(u) 13838379 Комплектующие насоса плунжерного 60291704 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT(F) DRIVE

Каталожный номер:60254371

Комплект:1

Примечание:

№ на схеме:3

Наименование:GEAR

Каталожный номер:60254373

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING NEEDLE

Каталожный номер:60254375

Комплект:2

Примечание:

№ на схеме:7

Наименование:BLOCK CYLINDER

Каталожный номер:60254376

Комплект:2

Примечание:

№ на схеме:11

Наименование:BUSH SPHERICAL

Каталожный номер:60254379

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:60008545

Комплект:12

Примечание:

№ на схеме:17

Наименование:PIN LOCK

Каталожный номер:60254383

Комплект:2

Примечание:

№ на схеме:18

Наименование:COVER(F) SEAL

Каталожный номер:60254384

Комплект:1

Примечание:

№ на схеме:19

Наименование:CASING(F) PUMP

Каталожный номер:60254385

Комплект:1

Примечание:

№ на схеме:21

Наименование:BLOCK VALVE

Каталожный номер:60254387

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLATE(R) VALVE

Каталожный номер:60254388

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLATE(L) VALVE

Каталожный номер:60254389

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover

Каталожный номер:60008511

Комплект:1

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:60254392

Комплект:4

Примечание:

№ на схеме:28

Наименование:SCREW

Каталожный номер:60254393

Комплект:4

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:60008711

Комплект:2

Примечание:

№ на схеме:32

Наименование:Setscrew

Каталожный номер:60008728

Комплект:9

Примечание:

№ на схеме:40

Наименование:O-RING

Каталожный номер:60254399

Комплект:1

Примечание:

№ на схеме:41

Наименование:O-ring

Каталожный номер:60039418

Комплект:1

Примечание:

№ на схеме:42

Наименование:O-RING

Каталожный номер:60254400

Комплект:2

Примечание:

№ на схеме:43

Наименование:O seal ring

Каталожный номер:60038712

Комплект:6

Примечание:

№ на схеме:44

Наименование:O seal ring

Каталожный номер:60038716

Комплект:12

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:60254401

Комплект:2

Примечание:

№ на схеме:49

Наименование:Oil seal

Каталожный номер:60197545

Комплект:1

Примечание:

№ на схеме:53

Наименование:Nut, hex

Каталожный номер:60038452

Комплект:2

Примечание:

№ на схеме:55

Наименование:Pin, spring

Каталожный номер:60038260

Комплект:4

Примечание:

№ на схеме:56

Наименование:Eyebolt

Каталожный номер:60038330

Комплект:2

Примечание:

№ на схеме:58

Наименование:Setscrew

Каталожный номер:60038337

Комплект:2

Примечание:

№ на схеме:63

Наименование:ASSEMBLY CYLINDER(R)

Каталожный номер:60254409

Комплект:1

Примечание:

№ на схеме:64

Наименование:ASSEMBLY CYLINDER(L)

Каталожный номер:60254410

Комплект:1

Примечание:

№ на схеме:67

Наименование:Plunger Pump Repair Kit

Каталожный номер:60266022

Комплект:1

Примечание:
