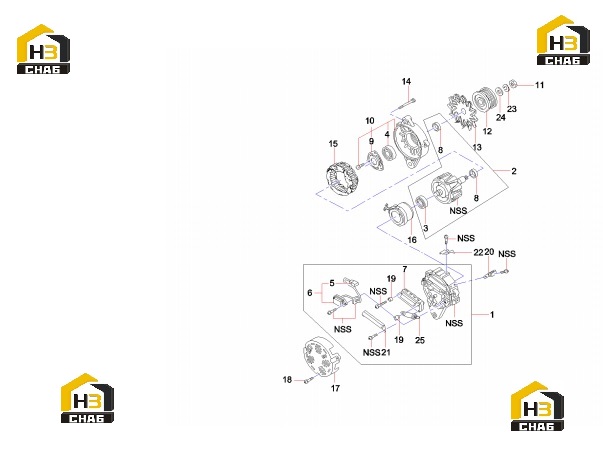

Генератор 60116515

← Компоненты механизма газораспределения 60116514 Стартер 60116516 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Cover GP - Alternator

Каталожный номер:60115366

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rotor - Alternator

Каталожный номер:60115621

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rotor Bearing - Alternator

Каталожный номер:60115313

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rotor Bearing - Alternator

Каталожный номер:60115314

Комплект:1

Примечание:

№ на схеме:5

Наименование:Brush

Каталожный номер:60115620

Комплект:1

Примечание:

№ на схеме:6

Наименование:Voltage Regulator - Alternator

Каталожный номер:60115309

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rectifier

Каталожный номер:60115606

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bushing - Steel

Каталожный номер:60115424

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rotor Holder - Alternator

Каталожный номер:60115613

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover AS - Alternator

Каталожный номер:60115310

Комплект:1

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:60115359

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pulley

Каталожный номер:60115357

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fan - Alternator

Каталожный номер:60115362

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60115434

Комплект:3

Примечание:

№ на схеме:15

Наименование:Stator As - Alternator

Каталожный номер:60115619

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rotor Coil - Alternator

Каталожный номер:60115614

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover - Alternator

Каталожный номер:60115368

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:60115373

Комплект:3

Примечание:

№ на схеме:19

Наименование:Sleeve - Rectifier(Alternator)

Каталожный номер:60115370

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clip

Каталожный номер:60115361

Комплект:1

Примечание:

№ на схеме:21

Наименование:Capacitor - Alternator

Каталожный номер:60115612

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate - Fixing

Каталожный номер:60115371

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:60115358

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:60115360

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60115369

Комплект:1

Примечание:
