Трубопровод гидравлической системы sy135c9i3k.1.2 13050316 (часть 2)

← Трубопровод гидравлической системы sy135c9i3k.1.2 13050316 (часть 1) Соединители трубопровода гидравлического sy135c9i3k.1.2 13050316 →

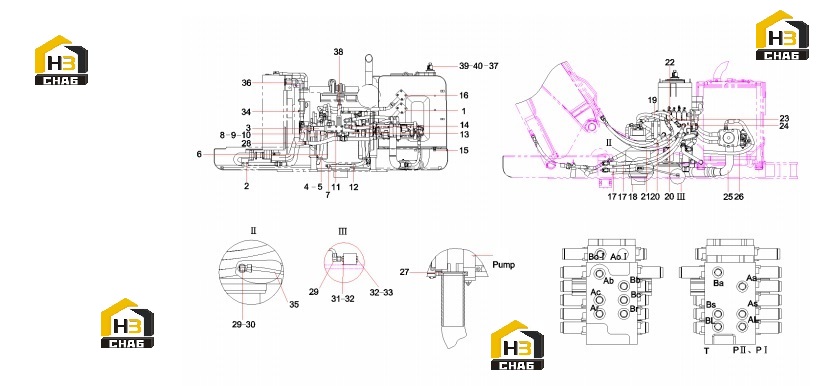

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe, oil return

Каталожный номер:12159487

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:52

Примечание:

№ на схеме:3

Наименование:Pipe GP, return, oil

Каталожный номер:11728602

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000514

Комплект:18

Примечание:

№ на схеме:6

Наименование:Bracket, main valve

Каталожный номер:10165814

Комплект:1

Примечание:

№ на схеме:7

Наименование:Dowel, swing mechanism

Каталожный номер:10570332

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:21027533

Комплект:3

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000513

Комплект:17

Примечание:

№ на схеме:10

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:3

Примечание:

№ на схеме:11

Наименование:Screw M10x80 GB70.1 10.9

Каталожный номер:A210204000358

Комплект:6

Примечание:

№ на схеме:12

Наименование:Screw M16x55 GB70.1 10.9

Каталожный номер:A210204000312

Комплект:9

Примечание:

№ на схеме:13

Наименование:Screw M12x30 GB70.110.9

Каталожный номер:A210204000337

Комплект:7

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:3

Примечание:

№ на схеме:15

Наименование:Screw M16x25

Каталожный номер:A313041602516

Комплект:5

Примечание:

№ на схеме:16

Наименование:Screw M10x65 GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:8

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103007775

Комплект:2

Примечание:

№ на схеме:18

Наименование:Reducer GP

Каталожный номер:B229900002718

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103006437

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, rubber

Каталожный номер:B230103003627

Комплект:2

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103006435

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector, pipe

Каталожный номер:B210780000021

Комплект:1

Примечание:

№ на схеме:23

Наименование:Rubber Hose 4SP16-DKOL

Каталожный номер:12753676

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:25

Наименование:Oil Suction Steel

Каталожный номер:13424603

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose,rubber

Каталожный номер:B230103001005

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:B230101000038

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780000030

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:30

Наименование:Adapter 1CT-18-08SP

Каталожный номер:60262246

Комплект:1

Примечание:

№ на схеме:31

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:34

Наименование:Steel Plate SY155C9I3K.1.2-22

Каталожный номер:13588668

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:B230103007615

Комплект:1

Примечание:

№ на схеме:36

Наименование:Oil Return Steel Pipe

Каталожный номер:13424503

Комплект:1

Примечание:

№ на схеме:37

Наименование:Valve, breather

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:38

Наименование:Connector, pipe

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:
