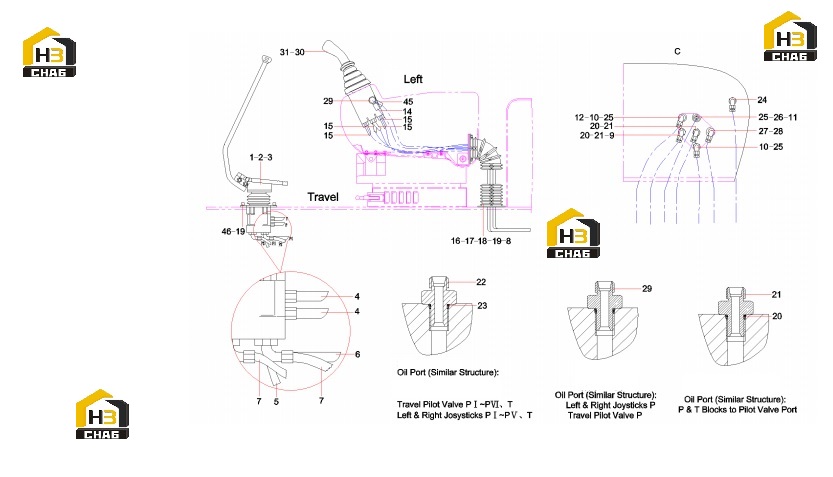

Трубопровод джойстиков управления гидравлической системой 12160652

← Трубопровод пилотный sy135c9i3k.1.4 13050313 Трубопровод гидравлической системы 12160652 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:24000512

Комплект:8

Примечание:

№ на схеме:2

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:3

Наименование:Pilot-control Valve

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103004256

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103002705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103000897

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000632

Комплект:16

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:A229900003874

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sensor, temperature

Каталожный номер:60008962

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:3

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103002722

Комплект:4

Примечание:

№ на схеме:16

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M6x16 GB5783

Каталожный номер:A210111000079

Комплект:16

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:20

Наименование:O-ring 10.9x2.3 (JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:21

Наименование:Fitting, pipe

Каталожный номер:21002840

Комплект:8

Примечание:

№ на схеме:22

Наименование:Pipe connector

Каталожный номер:21002815

Комплект:17

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:20

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000836

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:26

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205000837

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:

№ на схеме:29

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:30

Наименование:Joystick AS, left

Каталожный номер:10585259

Комплект:1

Примечание:

№ на схеме:31

Наименование:Joystick AS, right

Каталожный номер:10585261

Комплект:1

Примечание:

№ на схеме:45

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:8

Примечание:
