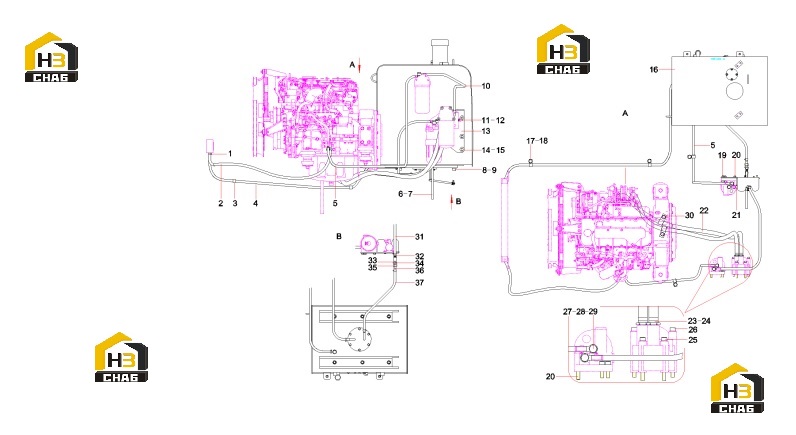

Система топливная sy135c9i3k.1.3.4 13444518

← Фильтр воздушный b222100000458 Бак топливный sy135c9i3k.1.3.5.1 13605252 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:15

Примечание:

№ на схеме:2

Наименование:Fuel pipe SY150W9I3K.1.3.5-9

Каталожный номер:13614720

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:7

Примечание:

№ на схеме:4

Наименование:Fuel pipe SY55C9K4R.1.3.5-5

Каталожный номер:13614426

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuel pipe SY150W9I3K.1.3.5-10

Каталожный номер:13614712

Комплект:2

Примечание:

№ на схеме:6

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube, water drain

Каталожный номер:11127565

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:9

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:10

Наименование:Fuel pipe SY150W9I3K.1.3.5-8

Каталожный номер:13614719

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M6x20 GB5783

Каталожный номер:A210111000080

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:13

Наименование:Mounting plate of fuel filtering

Каталожный номер:13579297

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:15

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:3

Примечание:

№ на схеме:16

Наименование:Fuel tank assembly

Каталожный номер:13605252

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:19

Наименование:Screw M10x40 GB70.1

Каталожный номер:A210204000008

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:21

Наименование:Fuel pipe SY150W9I3K.1.3.5-2

Каталожный номер:13614713

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, oil

Каталожный номер:60044059

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:24

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:A210204000443

Комплект:2

Примечание:

№ на схеме:26

Наименование:Screw M10x140 GB70.1

Каталожный номер:A210204000005

Комплект:2

Примечание:

№ на схеме:27

Наименование:Hose GP, fuel

Каталожный номер:60018586

Комплект:4

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:60064764

Комплект:8

Примечание:

№ на схеме:29

Наименование:Link bolt

Каталожный номер:60064766

Комплект:4

Примечание:

№ на схеме:30

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:31

Наименование:Drainage tube SY55C9I3R.1.3A.5

Каталожный номер:13515834

Комплект:1

Примечание:

№ на схеме:32

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:33

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer

Каталожный номер:24000642

Комплект:1

Примечание:

№ на схеме:35

Наименование:Nut M16 GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:36

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:37

Наименование:Drainage tube SY460R1M2K.1A.3.6

Каталожный номер:12350706

Комплект:1

Примечание:
