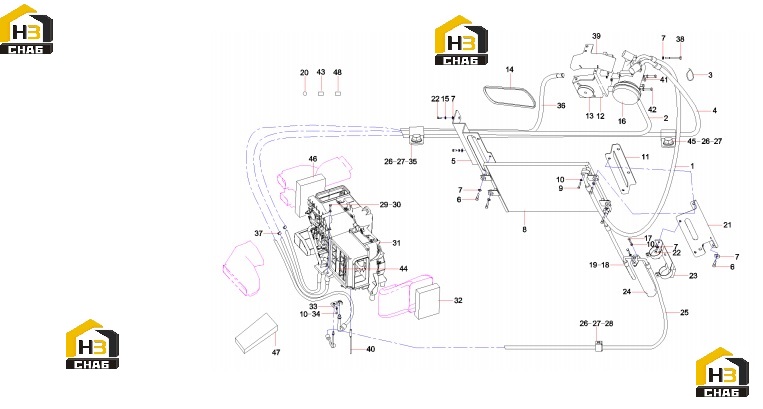

Система кондиционирования воздуха sy135c9i3k.1.8 13047416

← Крышка защитная аккумулятора 11991710 Комплектующие системы кондиционирования воздуха 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust hose

Каталожный номер:60255417

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:10793331

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tape, binding, nylon

Каталожный номер:A239900000053

Комплект:4

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:60018792

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket, left

Каталожный номер:10254231

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x30 GB5783 10.9

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000633

Комплект:20

Примечание:

№ на схеме:8

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M6x30 GB5783

Каталожный номер:A210111000082

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:11

Наименование:Bracket, right

Каталожный номер:10254232

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket, compressor

Каталожный номер:10793597

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pulley, tension

Каталожный номер:60009582

Комплект:1

Примечание:

№ на схеме:14

Наименование:V-belt

Каталожный номер:A230106000307

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:16

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M6x25 GB5783

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:18

Наименование:Hose AS, condenser to dehydrator

Каталожный номер:60030341

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sensor, sunlight

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:21

Наименование:Drying bottle

Каталожный номер:12295713

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:6

Примечание:

№ на схеме:23

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:24

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:25

Наименование:Reservior-HVAC Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:26

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000639

Комплект:5

Примечание:

№ на схеме:28

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:2

Примечание:

№ на схеме:29

Наименование:Screw M8x30 GB70.1

Каталожный номер:A210204000164

Комплект:7

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:60060565

Комплект:7

Примечание:

№ на схеме:31

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:32

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw M6x20 GB70.1

Каталожный номер:A210204000131

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:3

Примечание:

№ на схеме:36

Наименование:Pipe, hot pipe, air conditioner

Каталожный номер:11084197

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bolt M8x80 GB5783

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:39

Наименование:Hood, compressor

Каталожный номер:11147611

Комплект:1

Примечание:

№ на схеме:40

Наименование:Drainage pipe

Каталожный номер:60213359

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt M8x25 GB5783 10.9

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:42

Наименование:Bolt M8x55 GB5783

Каталожный номер:A210111000302

Комплект:2

Примечание:

№ на схеме:43

Наименование:Relay

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:44

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:45

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:46

Наименование:Sponge of air

Каталожный номер:13034851

Комплект:2

Примечание:

№ на схеме:47

Наименование:Panel control

Каталожный номер:60240844

Комплект:1

Примечание:

№ на схеме:48

Наименование:Relay

Каталожный номер:-

Комплект:1

Примечание:Modification or other
