Пластины защитные корпуса платформы 13039577 (часть 1)

Пластины защитные корпуса платформы 13039577 (часть 1)

← Обвес каркаса кабины sy135 13039577 Пластины защитные корпуса платформы 13039577 (часть 2) →

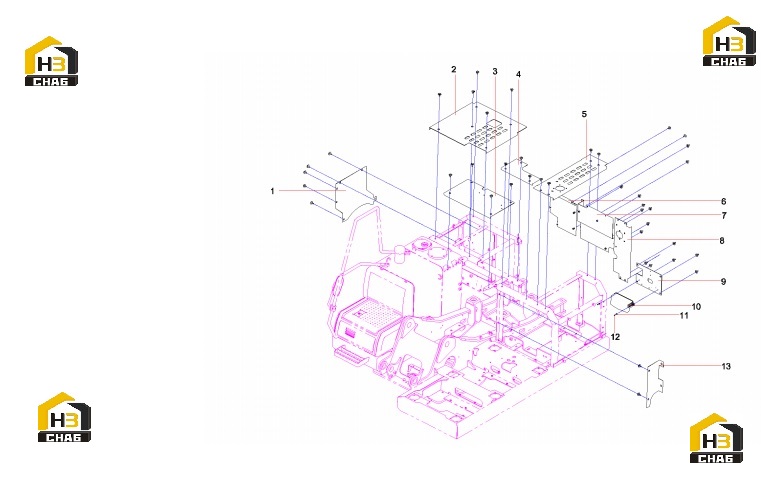

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rear distance piece
Каталожный номер:13039598
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right upper rear cover plate
Каталожный номер:13039579
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Front cover plate
Каталожный номер:13422882
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Front cover plate SY135C9I3K.1.6
Каталожный номер:13425181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate cover upper left
Каталожный номер:13528123
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Right partition plate
Каталожный номер:13039597
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Central partition plate
Каталожный номер:13039595
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Left spacing plate
Каталожный номер:13039593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fix board SY135C9I3K.1.6.14
Каталожный номер:13416327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Electric box SY135C9I2K.1.6-11
Каталожный номер:13011029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:60238783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw M6x16 GB70.1
Каталожный номер:A210204000130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Side plate SY135C9I3K.1.6-5
Каталожный номер:13039575
Комплект:1
Примечание:
