Крепление правой двери sy135c9i3k.1.6.15 13527870

Крепление правой двери sy135c9i3k.1.6.15 13527870

← Поручень с зеркалом заднего вида a810599001056 Крепление правой двери sy135c9i3k.1.6.20 13527527 →

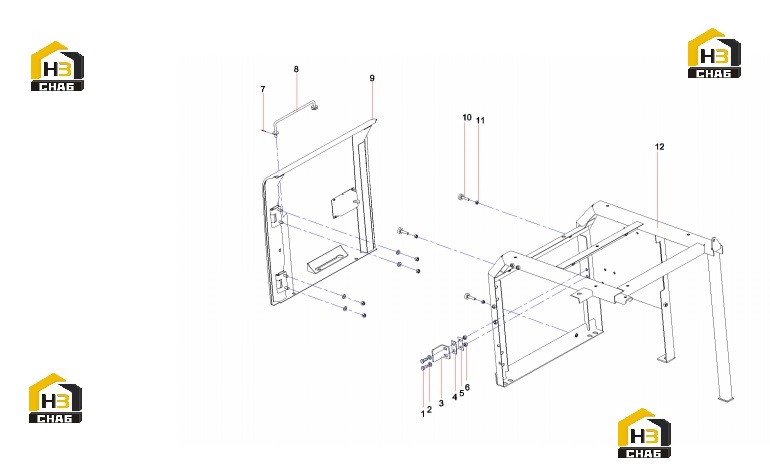

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M12x30 GB578310.9
Каталожный номер:A210111000202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:24000639
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate, locking
Каталожный номер:12669838
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Gasket
Каталожный номер:12669837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Gasket
Каталожный номер:12669836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut M12 GB6170 10
Каталожный номер:A210307000031
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin 3.2x16 GB91
Каталожный номер:A210501000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Catch
Каталожный номер:12196084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Right door SY135C9I3K.1.6.15.2
Каталожный номер:13527887
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M10 GB6170 10
Каталожный номер:A210307000036
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Right door frame
Каталожный номер:13527885
Комплект:1
Примечание:
