Ковш sy135c8i2ks.3.4a 12634164

← Клапан управления гидравлической системой 60281224 Комплектующие экскаватора →

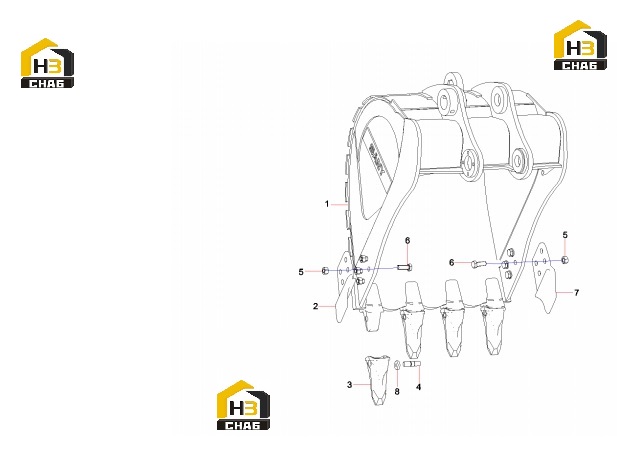

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket SY135C8I2KS.3.4A.1

Каталожный номер:12634165

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cutter, side

Каталожный номер:A229900007131

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tooth, bucket

Каталожный номер:11902148

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:11902152

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:60012073

Комплект:8

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210111000301

Комплект:8

Примечание:

№ на схеме:7

Наименование:Cutter, side

Каталожный номер:A229900007130

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring, snap

Каталожный номер:11902151

Комплект:4

Примечание:
