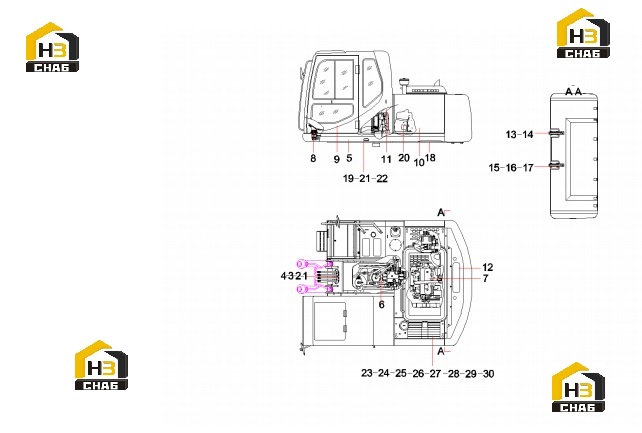

Комплектующие поворотной платформы sy135c9i3k.1 13066947

← Компоненты основные экскаватора sy135c9 12930082 Трубопровод гидравлической системы sy135c9i3k.1.2 13050316 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 12 GB97.1

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Revolving frame SY135C9I3K.1.1

Каталожный номер:13050448

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hydraulic main pipeline

Каталожный номер:13050316

Комплект:1

Примечание:

№ на схеме:7

Наименование:Power system SY135C9I3K.1.3

Каталожный номер:13050479

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pilot Pipeline SY135C9I3K.1.4

Каталожный номер:13050313

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cab

Каталожный номер:12365644

Комплект:1

Примечание:

№ на схеме:10

Наименование:General assembly of covering parts

Каталожный номер:13039577

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air conditioning

Каталожный номер:13047416

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight

Каталожный номер:12123763

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M27x240 GB5782-00 10.9

Каталожный номер:A210110000448

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 27 GB1230

Каталожный номер:A210444000004

Комплект:4

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:A820101327187

Комплект:2

Примечание:

№ на схеме:16

Наименование:Shim, adjusting

Каталожный номер:11664456

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shim, adjusting

Каталожный номер:11664457

Комплект:4

Примечание:

№ на схеме:18

Наименование:General assembly of bottom sealing

Каталожный номер:12731217

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sheath

Каталожный номер:11225691

Комплект:2

Примечание:

№ на схеме:20

Наименование:Protective sleeve SY135C9M2K.1

Каталожный номер:12738050

Комплект:4

Примечание:

№ на схеме:21

Наименование:Protective sleeve SY135C9M2K.1

Каталожный номер:12738042

Комплект:3

Примечание:

№ на схеме:22

Наименование:Sheath

Каталожный номер:11133774

Комплект:2

Примечание:

№ на схеме:23

Наименование:Cover, protection, battery

Каталожный номер:11991710

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:25

Наименование:Cushion, battery

Каталожный номер:A820606020243

Комплект:1

Примечание:

№ на схеме:26

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:27

Наименование:Bracket, battery

Каталожный номер:A810599001149

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut M10 GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:29

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:8

Примечание:

№ на схеме:30

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:8

Примечание:
