Колесо направляющее и натяжитель 10187380 (часть 1)

Колесо направляющее и натяжитель 10187380 (часть 1)

← Комплектующие поворотной рамы 10187380 (часть 2) Колесо направляющее и натяжитель 10187380 (часть 2) →

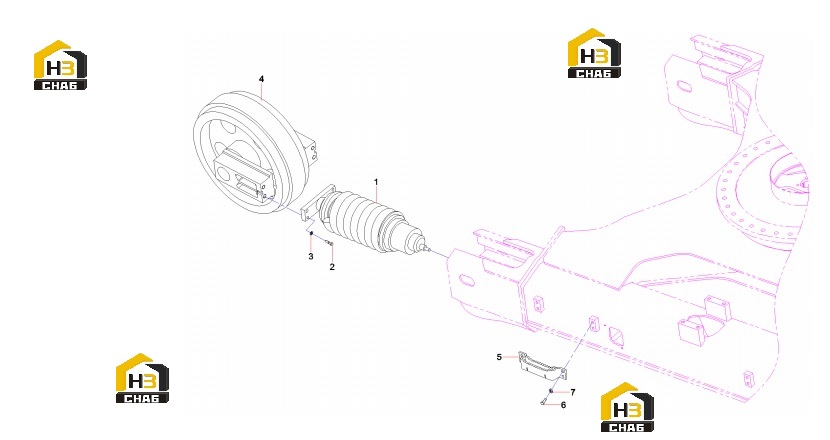

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Idler tensioner AS
Каталожный номер:A229900004679
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M14x80 GB5782-00 10.9
Каталожный номер:A210110000346
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:60238781
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Wheel, idler
Каталожный номер:A229900010405
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pedal
Каталожный номер:11655980
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M14x40 GB5783-00 10.9
Каталожный номер:A210111000208
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 14 (GB1230)
Каталожный номер:A210444000001
Комплект:16
Примечание:
