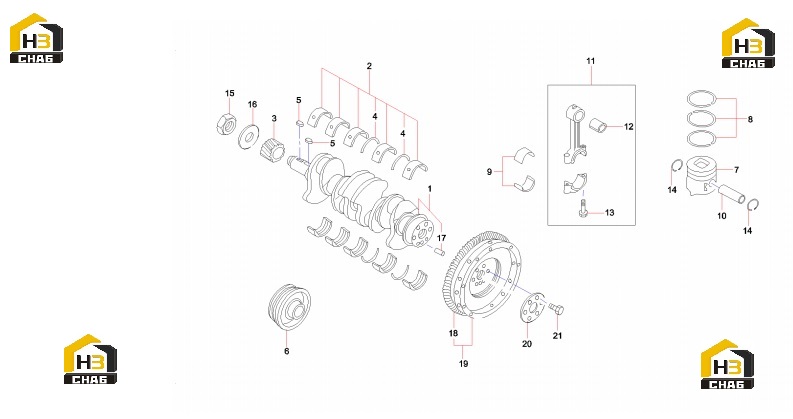

Вал коленчатый, поршень и маховик 60041431

← Крышка передняя двигателя 60041423 Насос масляный 60041414 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crankshaft

Каталожный номер:B229900003142

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing, crankshaft

Каталожный номер:B221500000287

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear

Каталожный номер:B221801000033

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing, thrust

Каталожный номер:B221500000290

Комплект:2

Примечание:

№ на схеме:5

Наименование:Key, crankshaft

Каталожный номер:B229900003143

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pulley, crankshaft

Каталожный номер:60009156

Комплект:1

Примечание:

№ на схеме:7

Наименование:Piston

Каталожный номер:B229900003123

Комплект:4

Примечание:

№ на схеме:8

Наименование:Ring, piston

Каталожный номер:B210437000001

Комплект:4

Примечание:

№ на схеме:9

Наименование:Shell, connecting rod bearing

Каталожный номер:B221500000286

Комплект:4

Примечание:

№ на схеме:10

Наименование:Dowel, piston

Каталожный номер:B229900003124

Комплект:4

Примечание:

№ на схеме:11

Наименование:Conrod GP

Каталожный номер:B229900003128

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sleeve

Каталожный номер:B229900004492

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:B229900004938

Комплект:8

Примечание:

№ на схеме:14

Наименование:Ring

Каталожный номер:B229900004329

Комплект:8

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:60113876

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60113941

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dowel, flywheel

Каталожный номер:60113852

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, gear

Каталожный номер:60113826

Комплект:1

Примечание:

№ на схеме:19

Наименование:Flywheel

Каталожный номер:60113848

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate, flywheel

Каталожный номер:60113849

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60113892

Комплект:6

Примечание:
