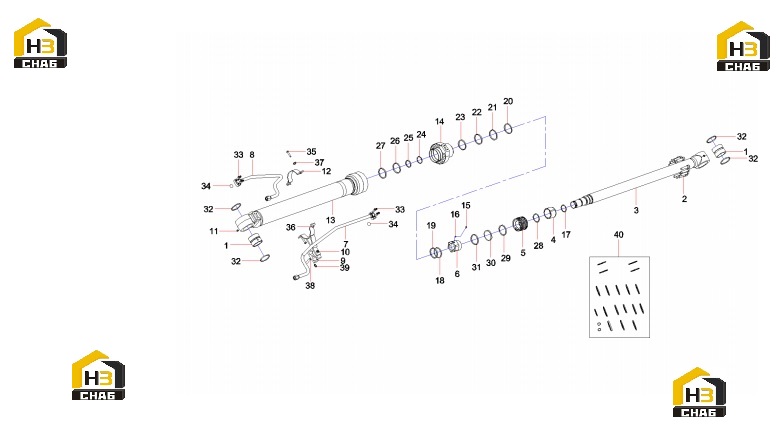

Цилиндр стрелы левый 60024872

← Штуцер a810201031035 Цилиндр стрелы правый 60024871 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sleeve, shaft

Каталожный номер:60084691

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M14x65 GB70.1

Каталожный номер:A210204000298

Комплект:12

Примечание:

№ на схеме:3

Наименование:Rod, piston

Каталожный номер:60084705

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, buffer

Каталожный номер:60080485

Комплект:1

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60084703

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut M56x2Q/HL04

Каталожный номер:60084742

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipeline GP, boom

Каталожный номер:60084689

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipe GP, boom, right

Каталожный номер:60084690

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate, pressure

Каталожный номер:60084716

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut M14 GB6170

Каталожный номер:A210307000025

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cup, oil

Каталожный номер:A880899010002

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp GP

Каталожный номер:60084709

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder block

Каталожный номер:60084701

Комплект:1

Примечание:

№ на схеме:14

Наименование:Cover, end

Каталожный номер:60084696

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M10x12 GB80

Каталожный номер:60084741

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ball, steel

Каталожный номер:60080467

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:60084694

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bushing, copper

Каталожный номер:60084712

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, dust

Каталожный номер:A880808070027

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retaining

Каталожный номер:60084740

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, seal

Каталожный номер:60080538

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, retainer, switch

Каталожный номер:60084711

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, buffer

Каталожный номер:60084719

Комплект:1

Примечание:

№ на схеме:24

Наименование:Sleeve, sliding

Каталожный номер:60084729

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, retaining

Каталожный номер:60084693

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-Ring

Каталожный номер:A210609000089

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, retaining

Каталожный номер:60084692

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring, buffer

Каталожный номер:60084745

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring, guide

Каталожный номер:60084734

Комплект:2

Примечание:

№ на схеме:30

Наименование:Ring, seal

Каталожный номер:60084737

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring, contaminant

Каталожный номер:60084723

Комплект:2

Примечание:

№ на схеме:32

Наименование:Ring, dust

Каталожный номер:60038830

Комплект:4

Примечание:

№ на схеме:33

Наименование:Screw M8x30 GB70.1

Каталожный номер:A210204000164

Комплект:8

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:B230101000656

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt M10x35 GB5780

Каталожный номер:60021558

Комплект:2

Примечание:

№ на схеме:36

Наименование:Nut M10 GB6170 10

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer 10 GB93

Каталожный номер:A210400000001

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt M14x80 GB5782

Каталожный номер:A210110000030

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer 14 GB93

Каталожный номер:A210401000003

Комплект:1

Примечание:

№ на схеме:40

Наименование:Repair kit, cylinder, boom

Каталожный номер:60082858

Комплект:1

Примечание:
