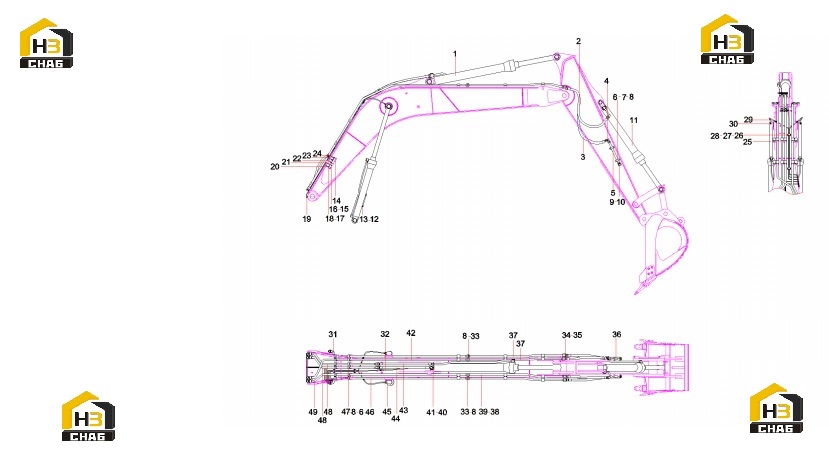

Трубопровод стрелы sy135c9i2k(br) 13475914

← Комплектующие ковша sy135c9i2k(br).3 13476282 Цилиндр рукояти 60024873 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder, arm

Каталожный номер:60024873

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber hose 4SH20-DKOS-1500

Каталожный номер:B230103003807

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103005598

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connector, pipe

Каталожный номер:B210780000029

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pipe, steel

Каталожный номер:10792060

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M10x40 GB70.1 10.9

Каталожный номер:A210204000355

Комплект:36

Примечание:

№ на схеме:7

Наименование:Clamp, pipe

Каталожный номер:A820101344842

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000512

Комплект:52

Примечание:

№ на схеме:9

Наименование:Nut M25SA3CX

Каталожный номер:B210780000904

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:B210780000902

Комплект:2

Примечание:

№ на схеме:11

Наименование:Cylinder, bucket

Каталожный номер:60024870

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:4

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205002472

Комплект:4

Примечание:

№ на схеме:14

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:5

Примечание:

№ на схеме:15

Наименование:Washer 14 GB93

Каталожный номер:24000612

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 14 GB93

Каталожный номер:-

Комплект:3

Примечание:Modification or other

№ на схеме:16

Наименование:Connector

Каталожный номер:A810201031035

Комплект:6

Примечание:

№ на схеме:17

Наименование:Washer 10JB982

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:18

Наименование:Joint, pipe

Каталожный номер:B210770000085

Комплект:2

Примечание:

№ на схеме:19

Наименование:Connector, pipe

Каталожный номер:A210715000008

Комплект:2

Примечание:

№ на схеме:20

Наименование:Tube, grease

Каталожный номер:12043208

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tube, grease

Каталожный номер:12043218

Комплект:1

Примечание:

№ на схеме:22

Наименование:Tube, grease

Каталожный номер:12043226

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tube, grease

Каталожный номер:12043349

Комплект:1

Примечание:

№ на схеме:24

Наименование:Tube, grease

Каталожный номер:12043362

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cylinder, boom, left

Каталожный номер:60024872

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, pipe

Каталожный номер:A820101345161

Комплект:2

Примечание:

№ на схеме:27

Наименование:Screw M8x12 GB70.1 10.9

Каталожный номер:A210204000339

Комплект:6

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:29

Наименование:Hose

Каталожный номер:B230103005361

Комплект:2

Примечание:

№ на схеме:30

Наименование:Adapter 1CT-14-02SP

Каталожный номер:60262245

Комплект:3

Примечание:

№ на схеме:31

Наименование:Steel pipe assembly of

Каталожный номер:12892760

Комплект:1

Примечание:

№ на схеме:32

Наименование:Hose

Каталожный номер:B230103000995

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:16

Примечание:

№ на схеме:34

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:15

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205002473

Комплект:15

Примечание:

№ на схеме:36

Наименование:Pipe, steel

Каталожный номер:10792058

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pipe GP,steel

Каталожный номер:12043189

Комплект:2

Примечание:

№ на схеме:38

Наименование:Pipe GP,steel

Каталожный номер:12042264

Комплект:2

Примечание:

№ на схеме:39

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:A210609000136

Комплект:4

Примечание:

№ на схеме:40

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:41

Наименование:Flange, split

Каталожный номер:B210780000696

Комплект:2

Примечание:

№ на схеме:42

Наименование:Steel pipe assembly of bucket

Каталожный номер:12625362

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose

Каталожный номер:60043082

Комплект:1

Примечание:

№ на схеме:44

Наименование:Rubber hose

Каталожный номер:60259939

Комплект:1

Примечание:

№ на схеме:45

Наименование:Cylinder, boom, right

Каталожный номер:60024871

Комплект:1

Примечание:

№ на схеме:46

Наименование:Steel pipe assembly of

Каталожный номер:12892762

Комплект:1

Примечание:

№ на схеме:47

Наименование:Clamp, pipe

Каталожный номер:12043398

Комплект:14

Примечание:

№ на схеме:48

Наименование:Steel pipe assembly of arm

Каталожный номер:12625262

Комплект:2

Примечание:

№ на схеме:49

Наименование:Steel pipe assembly of bucket

Каталожный номер:12625300

Комплект:1

Примечание:
