Система выхлопная a810102071276

Система выхлопная a810102071276

← Соединение трубок топливного бака sy13 13503683 Двигатель b220200000095 →

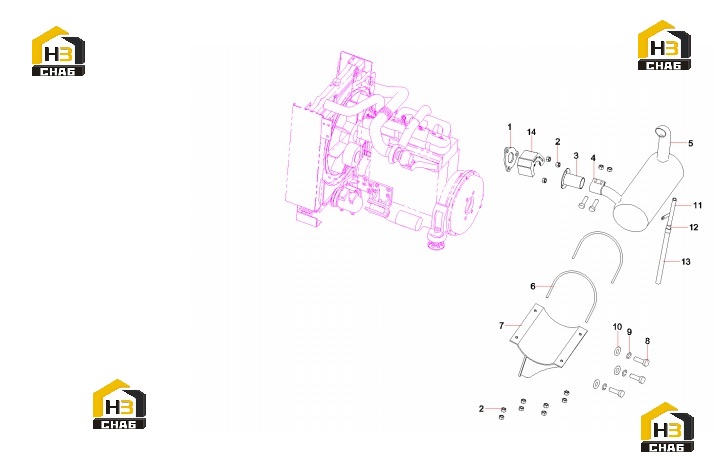

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Gasket
Каталожный номер:B229900002663
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut M8 GB6170
Каталожный номер:A210307000012
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube, connection
Каталожный номер:A229900005503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clamp
Каталожный номер:B210840000021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Muffler GP
Каталожный номер:A220202000032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt, U-type
Каталожный номер:A820301017444
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:A810102070264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw M10x45 GB70.1 10.9
Каталожный номер:A210204000364
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000512
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 10 GB96.1
Каталожный номер:60060546
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Support of drainage tube
Каталожный номер:13244842
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hoop, hose
Каталожный номер:A229900001347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose, Water (Inlet)
Каталожный номер:A820606020626
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Shield, turbocharger
Каталожный номер:10455683
Комплект:1
Примечание:
