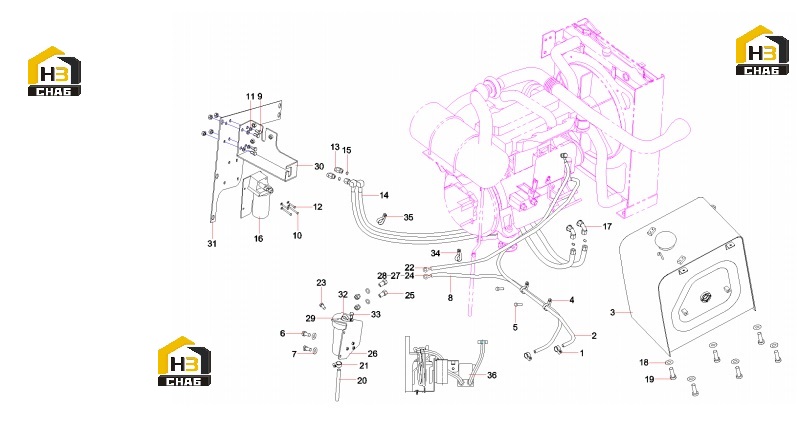

Система топливная sy135c9i2k(br).1.3.5 13471391

← Фильтр воздушный b222100000458 Бак топливный 10249435 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:6

Примечание:

№ на схеме:2

Наименование:Hose, fuel return

Каталожный номер:A820606030880

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tank GP, fuel

Каталожный номер:10249435

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:3

Примечание:

№ на схеме:5

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:6

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:8

Примечание:

№ на схеме:8

Наименование:Fuel plastic tube SY135C9I2K.1.3.5

Каталожный номер:12830898

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw M10x140 GB70.1

Каталожный номер:A210204000005

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000942

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose, oil

Каталожный номер:60044059

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:16

Наименование:Filter, engine oil

Каталожный номер:B222100000398

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:19

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:20

Наименование:Tube, water drain

Каталожный номер:11127565

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:22

Наименование:Fuel plastic tube SY135C9I2K.1.3.5

Каталожный номер:12830893

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose GP, fuel

Каталожный номер:60018586

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:2

Примечание:

№ на схеме:26

Наименование:Base, filter, fuel, primary

Каталожный номер:10853100

Комплект:1

Примечание:

№ на схеме:27

Наименование:Link bolt

Каталожный номер:60064766

Комплект:2

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:60064764

Комплект:4

Примечание:

№ на схеме:29

Наименование:Fuel coarse filter

Каталожный номер:60064763

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rack, positioning

Каталожный номер:11730317

Комплект:1

Примечание:

№ на схеме:31

Наименование:Frame, mounting

Каталожный номер:11732089

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:2

Примечание:

№ на схеме:35

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connecting pipeline of filler pump

Каталожный номер:13503683

Комплект:1

Примечание:
