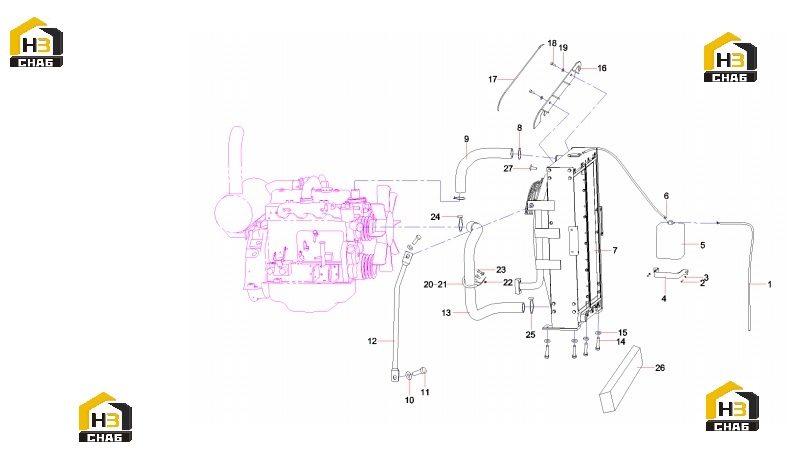

Система охлаждения 12158129

← Система управления дроссельной заслонкой 11925742 Система впуска воздуха 12158105 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:A820606030367

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M8x20 GB70.1

Каталожный номер:A210204000147

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60060565

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:7

Наименование:Raditor

Каталожный номер:60242260

Комплект:1

Примечание:

№ на схеме:7

Наименование:Radiator

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:8

Наименование:Clamp

Каталожный номер:60097976

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose, radiator, upper

Каталожный номер:12189809

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 16 GB96.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:10

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M16x30 GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:12

Наименование:Brace

Каталожный номер:A820301017359

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose, radiator (lower)

Каталожный номер:12189599

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:8

Примечание:

№ на схеме:16

Наименование:Upper partition plate

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:17

Наименование:Strip, sealing

Каталожный номер:11813955

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clip

Каталожный номер:10659168

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:24

Наименование:Clamp, T-type

Каталожный номер:60135749

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp, T-type

Каталожный номер:60001972

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sponge, sealing, bottom

Каталожный номер:A820601991116

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pintle

Каталожный номер:11961759

Комплект:4

Примечание:
