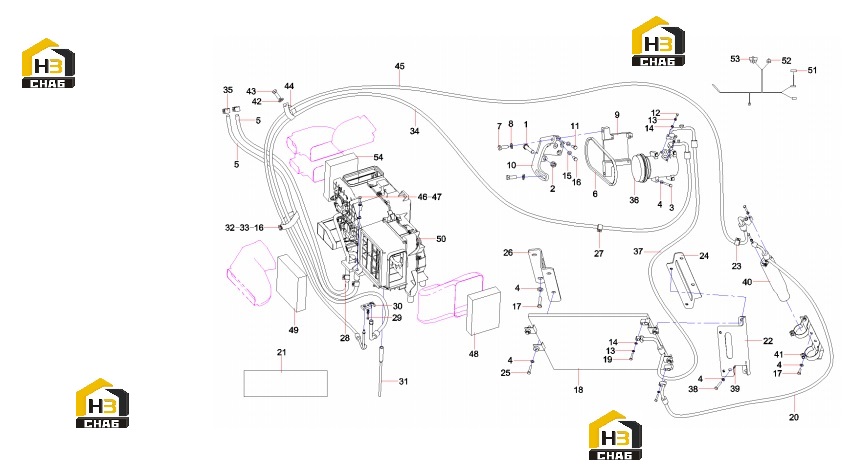

Система кондиционирования воздуха sy135c9i2k.1.8 12766151

← Крышка защитная аккумулятора 11991710 Комплектующие системы кондиционирования воздуха 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M16x90 GB5782 Grade 10.9

Каталожный номер:A311141609016

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut M16 GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x80 GB5783

Каталожный номер:A210111000097

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000633

Комплект:16

Примечание:

№ на схеме:5

Наименование:Reducer tube SY60C1I2R.1.8-9

Каталожный номер:12440056

Комплект:2

Примечание:

№ на схеме:6

Наименование:V-belt

Каталожный номер:A230106000292

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M16x55 GB5783 10.9

Каталожный номер:A210111000054

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000642

Комплект:2

Примечание:

№ на схеме:9

Наименование:Plate, adjusting

Каталожный номер:10179456

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket

Каталожный номер:A810406012731

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:21086590

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M6x35 GB5783

Каталожный номер:A210111000083

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60060564

Комплект:7

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000632

Комплект:7

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210113000266

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:6

Примечание:

№ на схеме:18

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M6x30 GB5783

Каталожный номер:A210111000082

Комплект:3

Примечание:

№ на схеме:20

Наименование:Hose AS, condenser to dehydrator

Каталожный номер:60030341

Комплект:1

Примечание:

№ на схеме:21

Наименование:Panel control

Каталожный номер:60240844

Комплект:1

Примечание:

№ на схеме:22

Наименование:Drying bottle

Каталожный номер:12295713

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bracket, right

Каталожный номер:10254232

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8x30 GB5783 10.9

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bracket, left

Каталожный номер:10254231

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:28

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M6x25 GB5783

Каталожный номер:A210111000081

Комплект:2

Примечание:

№ на схеме:30

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:31

Наименование:Drainage pipe

Каталожный номер:60213359

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:4

Примечание:

№ на схеме:33

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:34

Наименование:Hose, air intake

Каталожный номер:60004375

Комплект:1

Примечание:

№ на схеме:35

Наименование:Split Flow Gear Pump

Каталожный номер:60187695

Комплект:2

Примечание:

№ на схеме:36

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose, exhaust

Каталожный номер:60001232

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:1

Примечание:

№ на схеме:39

Наименование:Nut M8 GB6170

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:40

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:41

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:24000639

Комплект:5

Примечание:

№ на схеме:43

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:44

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:2

Примечание:

№ на схеме:45

Наименование:Reservior HVAC Hose

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:45

Наименование:Reservoir to HVAC hose assembly

Каталожный номер:60237084

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw M8x30 GB70.1

Каталожный номер:A210204000164

Комплект:7

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:60060565

Комплект:7

Примечание:

№ на схеме:48

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:49

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:50

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:51

Наименование:Sensor, sunlight

Каталожный номер:B240600000334

Комплект:1

Примечание:

№ на схеме:52

Наименование:Relay

Каталожный номер:B240700000473

Комплект:1

Примечание:

№ на схеме:53

Наименование:Relay

Каталожный номер:B240700000472

Комплект:1

Примечание:

№ на схеме:54

Наименование:Sponge of air

Каталожный номер:13034851

Комплект:2

Примечание:
