Система демпфирования и передачи 11764013

← Системы двигателя sy135c9i2k(br).1.3 13471403 Система управления дроссельной заслонкой 11925742 →

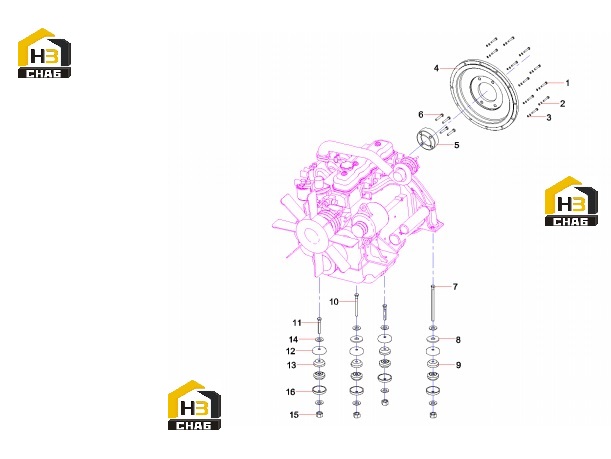

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:8

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000512

Комплект:11

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000637

Комплект:11

Примечание:

№ на схеме:4

Наименование:Pump install plateSY115.1.3.1.1A

Каталожный номер:13127171

Комплект:1

Примечание:

№ на схеме:5

Наименование:Coupling, shaft

Каталожный номер:B221701000089

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M16x55 GB70.1 10.9

Каталожный номер:A210204000312

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:10185746

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:10185743

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cushion

Каталожный номер:B229900005494

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:10185744

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt SY310C1.1.3.1-2

Каталожный номер:A820301021297

Комплект:2

Примечание:

№ на схеме:12

Наименование:Coaster, bowl

Каталожный номер:11459681

Комплект:4

Примечание:

№ на схеме:13

Наименование:Cushion

Каталожный номер:B229900005493

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 18 (GB1230)

Каталожный номер:A210491000144

Комплект:8

Примечание:

№ на схеме:15

Наименование:Nut SY310C1.1.3.1-4

Каталожный номер:A820204000534

Комплект:4

Примечание:

№ на схеме:16

Наименование:Coaster, Bowl

Каталожный номер:10251081

Комплект:4

Примечание:
