Натяжитель a229900004679

Натяжитель a229900004679

← Система гидравлическая поворотной рамы sy135c9i2k(br).2 13476495 Колесо направляющее a229900010405 →

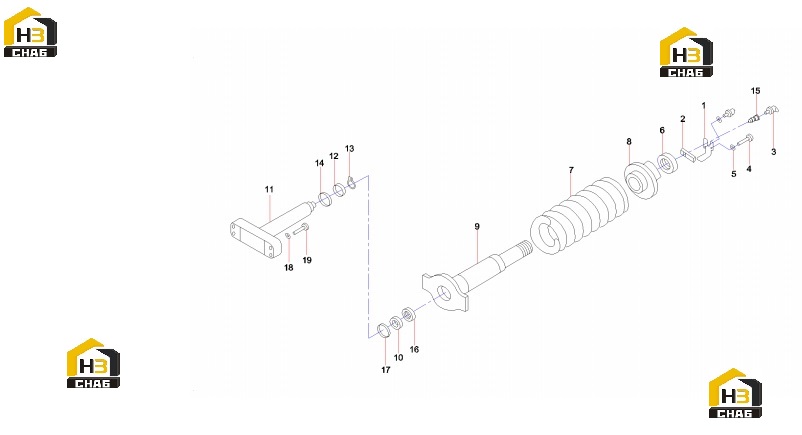

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lock plate
Каталожный номер:60078257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock plate
Каталожный номер:60078256
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fitting, grease
Каталожный номер:A229900007691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M8x30 GB5783
Каталожный номер:A210111000091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 8 GB97.1
Каталожный номер:A210405000007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut, arresting
Каталожный номер:60078265
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Spring, idler tensioner
Каталожный номер:60042186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Sleeve, guide
Каталожный номер:60078260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Block, cylinder
Каталожный номер:60078271
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, sealing
Каталожный номер:60078284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Lever, cylinder
Каталожный номер:60078270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, sealing
Каталожный номер:60078283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Circlip
Каталожный номер:60078275
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ring, wearing
Каталожный номер:60078285
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Fitting, grease
Каталожный номер:A220401000570
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sleeve
Каталожный номер:60078258
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Circlip
Каталожный номер:60078262
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer 14 GB93
Каталожный номер:A210401000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt M14x80 GB5782-00 10.9
Каталожный номер:A210110000346
Комплект:4
Примечание:
