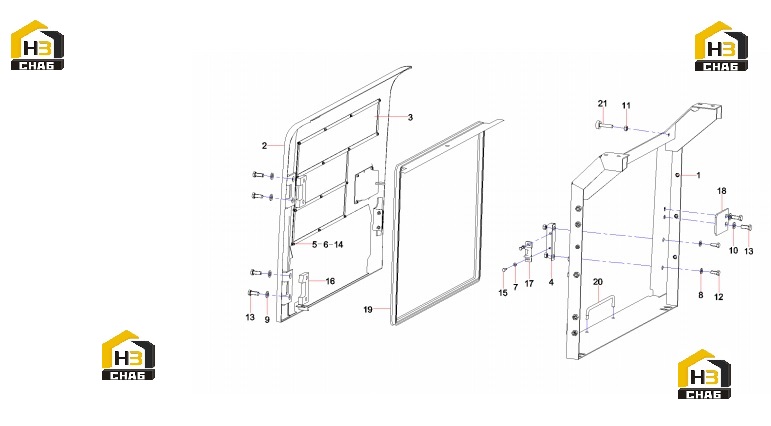

Крепление левой двери 12186106

← Капот двигателя 12150256 Крышка защитная аккумулятора 11991710 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Frame, mounting, left door

Каталожный номер:12111145

Комплект:1

Примечание:

№ на схеме:2

Наименование:Door, left

Каталожный номер:12186108

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, dust

Каталожный номер:12345551

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block, fixing

Каталожный номер:A810502015054

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer 4 GB93

Каталожный номер:A210401000013

Комплект:14

Примечание:

№ на схеме:6

Наименование:Washer 4 GB97.1

Каталожный номер:A210405000004

Комплект:14

Примечание:

№ на схеме:7

Наименование:Washer 6 GB97.1

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 10 GB97.1

Каталожный номер:A210405000011

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 12 GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 12 GB97.1

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:11

Наименование:Nut M10 GB6170

Каталожный номер:A210307000017

Комплект:3

Примечание:

№ на схеме:12

Наименование:Bolt M10x25 GB5783

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M12x30 GB5783

Каталожный номер:A210111000038

Комплект:6

Примечание:

№ на схеме:14

Наименование:Nut M4 GB6170

Каталожный номер:A210307000014

Комплект:14

Примечание:

№ на схеме:15

Наименование:Bolt M6x20 GB5783

Каталожный номер:A210111000080

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retainer GP

Каталожный номер:12107734

Комплект:2

Примечание:

№ на схеме:17

Наименование:Holder

Каталожный номер:A820405000009

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate, locking

Каталожный номер:A820101118440

Комплект:1

Примечание:

№ на схеме:19

Наименование:Strip, sealing

Каталожный номер:A820606030378

Комплект:1

Примечание:

№ на схеме:20

Наименование:Catch

Каталожный номер:A820301012423

Комплект:1

Примечание:

№ на схеме:21

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:1

Примечание:
