Колесо направляющее и натяжитель sy135c9i2k(br).2 13476495

← Комплектующие поворотной рамы sy135c9i2k(br).2 13476495 Система гусениц sy135c9i2k(br).2 13476495 →

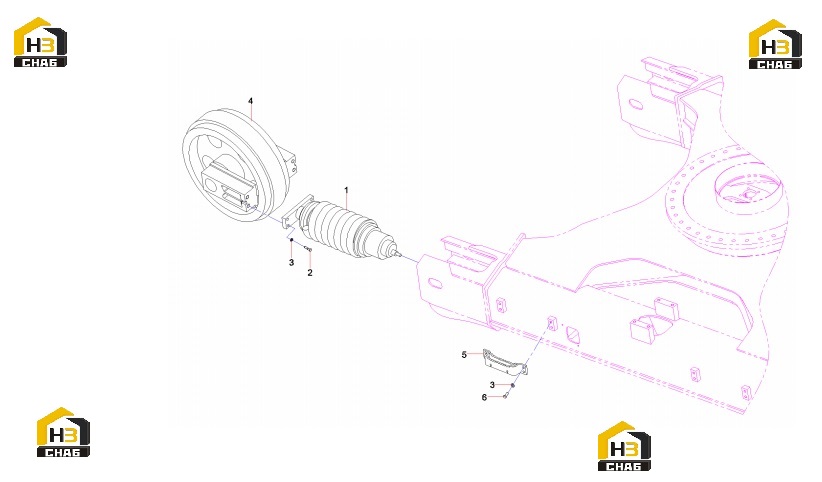

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Idler tensioner AS

Каталожный номер:A229900004679

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M14x80 GB5782-00 10.9

Каталожный номер:A210110000346

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer 14 (GB1230)

Каталожный номер:A210444000001

Комплект:24

Примечание:

№ на схеме:4

Наименование:Wheel, idler

Каталожный номер:A229900010405

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pedal SY135C9M4K.2.3

Каталожный номер:12425462

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M14x40GB5783-00 10.9

Каталожный номер:A210111000208

Комплект:16

Примечание:
